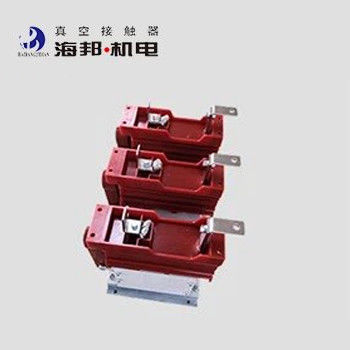

Contador de vácuo horizontal de 12 kV Alta tensão 50 - 60 Hz
Detalhes do produto:
| Lugar de origem: | China |
Condições de Pagamento e Envio:
| Preço: | negotiable |
|---|---|
| Tempo de entrega: | 7-15 dias úteis |
| Termos de pagamento: | Termos de pagamento: L/C, T/T, D/A, D/P |
|
Informação detalhada |
|||
| Voltagem nominal: | 12 kV | Tipo: | Contactor de vácuo |
|---|---|---|---|
| Frequência nominal: | 50/60 Hz | ||
| Destacar: | Contador de vácuo horizontal de 12 kV,Contador de vácuo horizontal de alta tensão |
||
Descrição de produto
Descrição geral:
Hai Bang contactor de vácuo horizontal de alta tensão é aplicável em sistemas de energia AC 50-60Hz, tensão nominal 7,2 kV e 12 kV, corrente nominal 160A, 250A, 400A, 630A.Este tipo de contador de vácuo de alta tensão é usado para conectar e desconectar diretamente ou remotamente o circuito principal e frequentemente controlar cargas capacitivas, motores AC, transformadores e outros equipamentos eléctricos.
O contador de vácuo horizontal é usado na compensação de energia reativa da rede elétrica, indústria química, metalurgia, abastecimento de água e tratamento de drenagem, equipamentos de mina de carvão e outras ocasiões.A altitude do ambiente onde é utilizada a unidade do contador de vácuo não excede 1000 metros acima do nível do mar..
Tipos:
JCZ5-7.2-J(D) /D630-W2
JCZ5-12-J(D) /D630-W2
Dados técnicos:
|
Nome |
Unidade |
Valor | |||
|
Circuito principal |
Voltagem de funcionamento nominal (Ue) |
kV |
7.2 |
12 |
|
| Corrente de trabalho nominal (Ie) |
A |
160A, 250A, 400A, 630A | |||
| Frequência nominal (fr) |
Hz |
50 a 60 | |||
| Capacidade nominal de ligação |
A |
10Ie | |||
| Capacidade de ruptura nominal |
A |
8Ie | |||
| Corrente de resistência a curto prazo |
A |
10Ie | |||
| Corrente de resistência máxima nominal |
A |
25I | |||
| Capacidade de ruptura máxima |
A |
10Ie | |||
| Duração nominal do curto-circuito |
s |
4 | |||
| Frequência de potência resistir à tensão |
Terminal de ligação à terra |
kV |
32 |
42 |
|
|
Paradas de vácuo |
kV |
32 |
42 | ||
| Impulso de iluminação resistir tensão |
kV |
60 |
75 | ||
|
Circuito de controlo |
Voltagem nominal (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Potência nominal (P) |
VA |
≤ 1000/100 (absorção/detenção) | |||
| Potência nominal (P) de retenção mecânica |
VA |
≤ 900/600 (fechamento/abertura) | |||
|
Circuito auxiliar |
Formulário |
(3a+3b) ~(6a+6b) |
|||
| Valor nominal | AC 380V/5A | ||||
|
Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão |
kV |
2 | |||
|
Frequência nominal de funcionamento |
A longo prazo |
Tempo/h |
120 |
||
|
A curto prazo |
Tempo/h |
360 | |||
|
Resistência mecânica |
10000 vezes |
30 | |||
|
Resistência elétrica |
10000 vezes |
25 (AC-3), 10 (AC-4) | |||
|
Características mecânicas |
Horário de encerramento |
ms |
≤ 150 |
||
| Tempo assíncrono de três fases |
ms |
≤ 3 | |||
| Horário de abertura original |
ms |
≤ 150 (capacidade elétrica), ≤ 60 (capacidade mecânica) | |||
| Descolamento de fechamento |
ms |
≤ 4 | |||
|
Observação: a tensão nominal de controlo pode ser feita de acordo com as exigências do cliente. |
|||||
