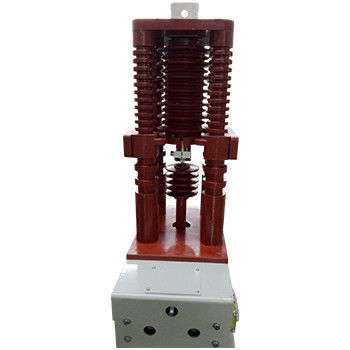

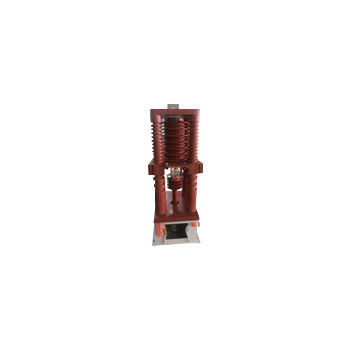

Contador de vácuo de fase única de 40,5 kV - Contador de vácuo de alta tensão de fase única
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
|
Informação detalhada |
|||
| Destacar: | Contador de vácuo de fase única de 40,5 kV |
||
|---|---|---|---|
Descrição de produto
Contador de vácuo de fase única 40,5 kV - contador de vácuo de alta tensão de fase única, tensão nominal 40,5 kV, corrente nominal 160A, 250A, 400A, 630A
Descrição geral:
Hai Bang Single Phase 40.5kV Vacuum Contactor é adequado para sistemas de energia AC 50 ~ 60Hz, voltagem nominal do circuito principal 40.5kV, corrente nominal 160A, 250A, 400A, 630A.Este tipo de contador de vácuo de fase única de alta tensão é usado principalmente como um interruptor de aterramento quando ocorre uma falha de aterramento de fase únicaO contador de vácuo Haibang de fase única de 40,5 kV é usado em armários de supressão de arco e ocasiões elétricas que exigem controle de fase única.A altitude do ambiente em que é utilizado este tipo de contador de vácuo monofásico não excede 1000 metros acima do nível do mar..
Temos outro tipo de contador de vácuo de fase única de 40,5 kV, que pode operar de forma segura e estável a uma altitude de 5000 m acima do nível do mar.
Tipos:
JCZ1-40.5J(D) /D-160-1.6
JCZ1-40.5J(D) /D-250-2.5
JCZ1-40.5J(D) /D-400-4.0
JCZ1-40.5J ((D) /D-630-6.3
Dados técnicos:
| Nome | Unidade | Valor | ||||
| Circuito principal | Voltagem de funcionamento nominal (Ue) | kV | 40.5 | |||
| Corrente de trabalho nominal (Ie) | A | 160, 250, 400, 630 | ||||
| Frequência nominal (fr) | Hz | 50 a 60 | ||||
| Capacidade nominal de ligação | A | 10Ie (AC-4) | ||||
| Capacidade de ruptura nominal | A | 8Ie (AC-4) | ||||
| Corrente de resistência a curto prazo | A | 10Ie | ||||
| Corrente de resistência máxima nominal | A | 25I | ||||
| Duração nominal do curto-circuito | s | 4 | ||||
| Capacidade de ruptura máxima | kA, tempo | 6.3/3 | ||||
| Frequência de potência resistir à tensão | Terminal de ligação à terra | kV | 95 | |||
| Paradas de vácuo | kV | 95 | ||||
| Impulso de iluminação resistir tensão | kV | 185 | ||||
| Circuito de controlo | Voltagem nominal (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Potência nominal (P) de retenção elétrica | VA | ≤ 1000/100 (absorção/detenção) | ||||
| Circuito auxiliar | Formulário | (3a+2b) | ||||
| Valor nominal | AC 380V/5A, | |||||
| CC 380V/1A | ||||||
| Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão | kV | 2 | ||||
| Frequência nominal de funcionamento | A longo prazo | Tempo/h | 120 | |||
| A curto prazo | Tempo/h | 360 | ||||
| Resistência mecânica | 10000 vezes | 3 | ||||
| Resistência elétrica | 10000 vezes | 25 (AC-3), 10 (AC-4) | ||||
| Características mecânicas | Horário de encerramento | ms | ≤ 200 | |||
| Horário de abertura original | ms | ≤ 100 (electricity holding) | ||||
| Descolamento de fechamento | ms | ≤ 10 | ||||
|
Observação: 1. a tensão nominal de controlo pode ser feita de acordo com as exigências do cliente. 2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes. |
||||||
