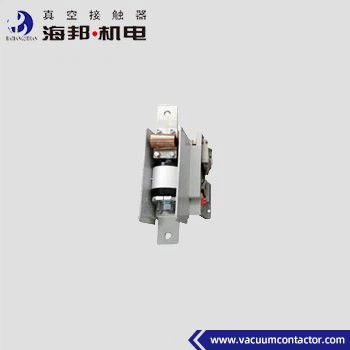

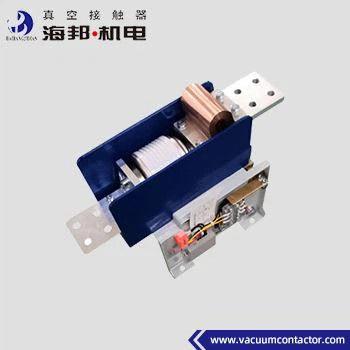

3Contador de vácuo de fase 1 de.6kV Corrente nominal 3200A
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
Condições de Pagamento e Envio:
| Preço: | negotiable |
|---|---|
| Termos de pagamento: | Termos de pagamento: L/C, T/T, D/A, D/P |
|
Informação detalhada |
|||
| Frequência: | 50/60 Hz | Tipo: | Fase única |
|---|---|---|---|
| Destacar: | 3Contactor de vácuo de fase 1 de 6 kV,Contactor de vácuo de fase 1 |
||
Descrição de produto
Hai Bang Single Phase AC Vacuum Contactors ¢ Tipo CKJ1-3.6D/D3200 é adequado para sistemas de energia AC 50~60Hz, voltagem nominal do circuito principal 1140V-3.6kV, corrente nominal 3200A.Este tipo de contador de vácuo de fase única é usado principalmente como um interruptor de aterramento quando ocorre uma falha de aterramento de fase únicaOs contadores de vácuo de fase única são utilizados em situações elétricas que requerem controlo de fase única.Contactor de vácuo de fase única de 6 kV não superior a 1000 m acima do nível do mar.
Dados técnicos:
|
Nome |
Unidade |
Valor | ||
|
Circuito principal |
Voltagem de funcionamento nominal (Ue) |
kV |
1.14-3.6 kV |
|
| Corrente de trabalho nominal (Ie) |
A |
3200 | ||
| Frequência nominal (fr) |
Hz |
50 a 60 | ||
| Capacidade nominal de ligação |
A |
4Ie (AC-4) | ||
| Capacidade de ruptura nominal |
A |
4Ie (AC-2) | ||
| Capacidade de ruptura máxima |
kA |
5 | ||
| Corrente de resistência a curto prazo |
A/s |
4Ie/10 | ||
| Frequência de potência resistir à tensão |
Terminal de ligação à terra |
kV |
4.2 |
|
|
Paradas de vácuo |
kV |
10 | ||
| Impulso de iluminação resistir tensão |
kV |
8 | ||
|
Circuito de controlo |
Voltagem nominal (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Potência nominal (P) |
VA |
≤ 1000/100 (absorção/detenção) | ||
|
Circuito auxiliar |
Formulário |
(3a+2b) |
||
| Valor nominal | AC 380V/5A, | |||
| CC 380V/1A | ||||
|
Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão |
kV |
2 | ||
|
Frequência nominal de funcionamento |
A longo prazo |
Tempo/h |
300 |
|
|
A curto prazo |
Tempo/h |
600 | ||
|
Resistência mecânica |
10000 vezes |
100 | ||
|
Resistência elétrica |
10000 vezes |
25 (AC-2) | ||
|
Características mecânicas |
Horário de encerramento |
ms |
≤ 200 |
|
| Horário de abertura original |
ms |
≤ 150 | ||
| Descolamento de fechamento |
ms |
≤ 5 | ||
|
Observação: a tensão nominal de controlo pode ser feita de acordo com as exigências do cliente. |
||||
