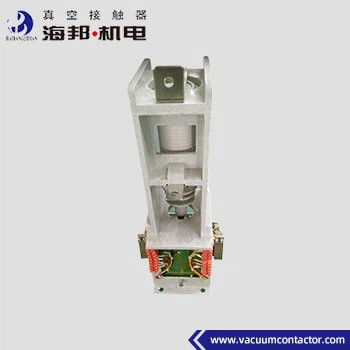

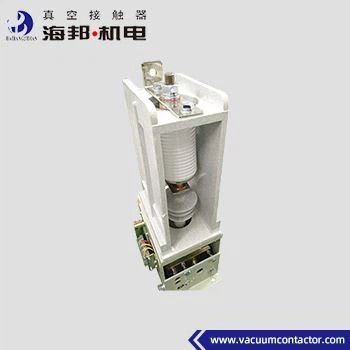

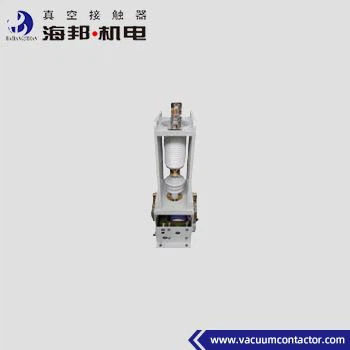

7.2kV 12kV Contador de vácuo de fase única de alta tensão para sistemas de energia AC 50 - 60Hz
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
Condições de Pagamento e Envio:
| Preço: | negotiable |
|---|---|
| Termos de pagamento: | Termos de pagamento: L/C, T/T, D/A, D/P |
|
Informação detalhada |
|||
| Destacar: | 7Contactor de vácuo de fase única de 2 kV,Contador de vácuo de fase única de 12 kV,Contador de vácuo de alta tensão monofásico |
||
|---|---|---|---|
Descrição de produto
Contadores de vácuo de fase única de alta tensão Hai Bang são adequados para sistemas de energia AC 50 ~ 60Hz, tensão nominal do circuito principal 7,2 kV, 12 kV, corrente nominal 160A, 250A, 400A, 630A.Este tipo de contactores de vácuo de fase única é usado principalmente como um interruptor de aterramento quando ocorre uma falha de aterramento de fase únicaContadores de vácuo de fase única de alta tensão são usados em armários de supressão de arco e ocasiões elétricas que exigem controle de fase única.A altitude do ambiente onde são utilizados os contadores de vácuo de alta tensão monofásicos não excede 1000 metros acima do nível do mar (tipo G não excede 2500 metros).
Tipos:
JCZ1-D(G) /D-7.2/12-160-1.6
JCZ1-D(G) /D-7.2/12-250-2.5
JCZ1-D(G) /D-7.2/12-400-4.0
JCZ1- D(G) /D-7.2/12-630-6.3
Dados técnicos:
|
Nome |
Unidade |
Valor | |||
|
Circuito principal |
Voltagem de funcionamento nominal (Ue) |
kV |
7.2 |
12 |
|
| Corrente de trabalho nominal (Ie) |
A |
160,250,400,630 | |||
| Frequência nominal (fr) |
Hz |
50 a 60 | |||
| Capacidade nominal de ligação |
A |
10Ie (AC-2) | |||
| Capacidade de ruptura nominal |
A |
8Ie (AC-2) | |||
| Corrente de resistência a curto prazo |
A |
10Ie | |||
| Corrente de resistência máxima nominal |
A |
25I | |||
| Capacidade de ruptura máxima |
A |
6Ie, 3 vezes | |||
| Duração nominal do curto-circuito |
s |
4 | |||
| Frequência de potência resistir à tensão |
Terminal de ligação à terra |
kV |
32 |
42 |
|
|
Paradas de vácuo |
kV |
32 |
42 | ||
| Impulso de iluminação resistir tensão |
kV |
60 |
75 | ||
|
Circuito de controlo |
Voltagem nominal (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Potência nominal (P) |
VA |
≤ 1000/100 (absorção/detenção) | |||
|
Circuito auxiliar |
Formulário |
(3a+2b) |
|||
| Valor nominal | AC 380V/5A, | ||||
| CC 380V/1A | |||||
|
Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão |
kV |
2 | |||
|
Frequência nominal de funcionamento |
A longo prazo |
Tempo/h |
300 |
||
|
A curto prazo |
Tempo/h |
600 | |||
|
Resistência mecânica |
10000 vezes |
100 | |||
|
Resistência elétrica |
10000 vezes |
25 ((AC-3),10 (AC-4) | |||
|
Características mecânicas |
Horário de encerramento |
ms |
≤ 200 |
||
| Horário de abertura original |
ms |
≤ 100 | |||
| Descolamento de fechamento |
ms |
≤ 10 | |||
|
Observação: a tensão nominal de controlo pode ser feita de acordo com as exigências do cliente. |
|||||
