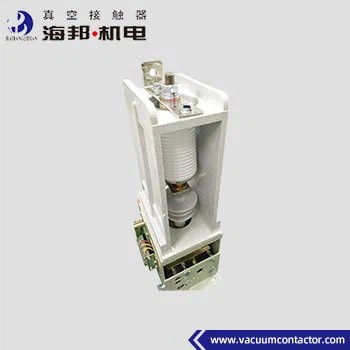

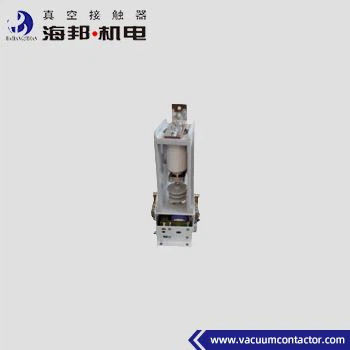

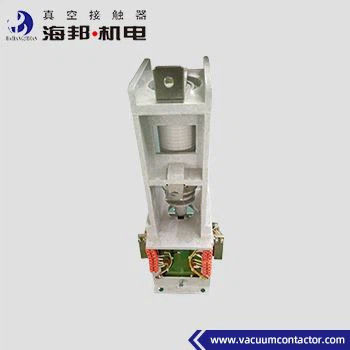

2500A Contador de vácuo de fase única 12kV Contador de vácuo de pólo único
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
Condições de Pagamento e Envio:
| Preço: | negotiable |
|---|---|
| Termos de pagamento: | Termos de pagamento: L/C, T/T, D/A, D/P |
|
Informação detalhada |
|||
| Destacar: | 2500A Contador de vácuo monofásico,Contador de vácuo monofásico de 12 kV,Contador de vácuo de pólo único de 12 kV |
||
|---|---|---|---|
Descrição de produto
Hai Bang Contador de vácuo de fase única TipoJCZ1-12D / D1600 ~ 2500 é adequado para sistemas de energia AC 50 ~ 60Hz, voltagem nominal do circuito principal 7.2kV, 12kV, corrente nominal 1600A ~ 2500A.Este tipo de contador de vácuo de fase única é usado principalmente como um interruptor de aterramento quando ocorre uma falha de aterramento de fase únicaA maior corrente é de 2500A. Contadores de vácuo de fase única são usados em armários de supressão de arco e ocasiões elétricas que exigem controle de fase única.A altitude do ambiente onde é utilizado o contador de vácuo monofásico não excede 1000 metros acima do nível do mar (tipo G não excede 2500 metros).
Dados técnicos:
|
Nome |
Unidade |
Valor | |||
|
Circuito principal |
Voltagem de funcionamento nominal (Ue) |
kV |
7.2 |
12 |
|
| Corrente de trabalho nominal (Ie) |
A |
1600 ~ 2500 | |||
| Frequência nominal (fr) |
Hz |
50 a 60 | |||
| Capacidade nominal de ligação |
A |
4Ie (AC-2) | |||
| Capacidade de ruptura nominal |
A |
4Ie (AC-2) | |||
| Duração nominal do curto-circuito |
s |
4 | |||
| Frequência de potência resistir à tensão |
Terminal de ligação à terra |
kV |
32 |
42 |
|
| Paradas de vácuo |
kV |
32 |
42 | ||
| Impulso de iluminação resistir tensão |
kV |
60 |
75 | ||
|
Circuito de controlo |
Voltagem nominal (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Potência nominal (P) |
VA |
≤ 1000/100 (absorção/detenção) | |||
|
Circuito auxiliar |
Formulário |
(3a+2b) |
|||
| Valor nominal | AC 380V/5A, | ||||
| CC 380V/1A | |||||
|
Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão |
kV |
2 | |||
|
Frequência nominal de funcionamento |
A longo prazo |
Tempo/h |
300 |
||
|
A curto prazo |
Tempo/h |
600 | |||
|
Resistência mecânica |
10000 vezes |
30 | |||
|
Resistência elétrica |
10000 vezes |
10 (AC-4) | |||
|
Características mecânicas |
Horário de encerramento |
ms |
≤ 100 |
||
| Horário de abertura original |
ms |
≤ 60 | |||
| Descolamento de fechamento |
ms |
≤ 5 | |||
|
Observação: a tensão nominal de controlo pode ser feita de acordo com as exigências do cliente. |
|||||
