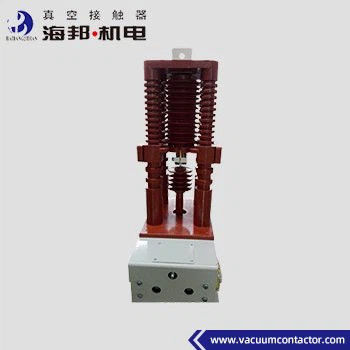

Contador de vácuo de alta tensão de 1 fase para sistemas de energia AC 50 Hz - 60 Hz
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
Condições de Pagamento e Envio:
| Preço: | negotiable |
|---|---|
| Termos de pagamento: | Termos de pagamento: L/C, T/T, D/A, D/P |
|
Informação detalhada |
|||
| Frequência nominal: | 50/60 Hz | ||
|---|---|---|---|
| Destacar: | Contactor de vácuo de alta tensão de 1 fase,Contactor de vácuo de alta tensão de 60 Hz |
||
Descrição de produto
Hai Bang contactor de vácuo de fase única de alta tensão é adequado para sistemas de energia AC 50 ~ 60Hz, circuito principal tensão nominal 40,5kV, corrente nominal 160A, 250A, 400A, 630A.Este tipo de contador de vácuo de fase única de alta tensão é usado principalmente como um interruptor de aterramento quando ocorre uma falha de aterramento de fase únicaO contador de vácuo de alta tensão de fase única é usado em armários de supressão de arco e ocasiões elétricas que exigem controle de fase única.A altitude do ambiente em que é utilizado o contador de vácuo de alta tensão de fase única não excede 1000 metros acima do nível do mar..
Tipos:
JCZ1-40.5J(D) /D-160-1.6
JCZ1-40.5J(D) /D-250-2.5
JCZ1-40.5J(D) /D-400-4.0
JCZ1-40.5J ((D) /D-630-6.3
Dados técnicos:
|
Nome |
Unidade |
Valor | ||
|
Circuito principal |
Voltagem de funcionamento nominal (Ue) |
kV |
40.5 |
|
| Corrente de trabalho nominal (Ie) |
A |
160,250,400,630 | ||
| Frequência nominal (fr) |
Hz |
50 a 60 | ||
| Capacidade nominal de ligação |
A |
10Ie (AC-4) | ||
| Capacidade de ruptura nominal |
A |
8Ie (AC-4) | ||
| Corrente de resistência a curto prazo |
A |
10Ie | ||
| Corrente de resistência máxima nominal |
A |
25I | ||
| Duração nominal do curto-circuito |
s |
4 | ||
| Capacidade de ruptura máxima |
kA, tempo |
6.3/3 | ||
| Frequência de potência resistir à tensão |
Terminal de ligação à terra |
kV |
95 |
|
|
Paradas de vácuo |
kV |
95 | ||
| Impulso de iluminação resistir tensão |
kV |
185 | ||
|
Circuito de controlo |
Voltagem nominal (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Potência nominal (P) |
VA |
≤ 1000/100 (absorção/detenção) | ||
|
Circuito auxiliar |
Formulário |
(3a+2b) |
||
| Valor nominal | AC 380V/5A, | |||
| CC 380V/1A | ||||
|
Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão |
kV |
2 | ||
|
Frequência nominal de funcionamento |
A longo prazo |
Tempo/h |
120 |
|
|
A curto prazo |
Tempo/h |
360 | ||
|
Resistência mecânica |
10000 vezes |
3 | ||
|
Resistência elétrica |
10000 vezes |
25 (AC-3), 10 (AC-4) | ||
|
Características mecânicas |
Horário de encerramento |
ms |
≤ 200 |
|
| Horário de abertura original |
ms |
≤ 100 (electricity holding) | ||
| Descolamento de fechamento |
ms |
≤ 10 | ||
Observação:
1A tensão de controlo nominal pode ser feita de acordo com os requisitos do cliente.
2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes.
