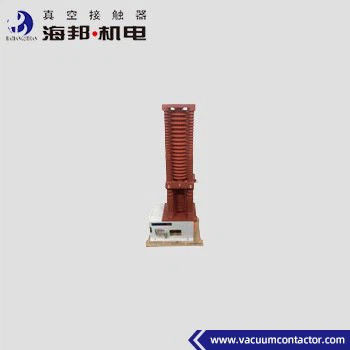

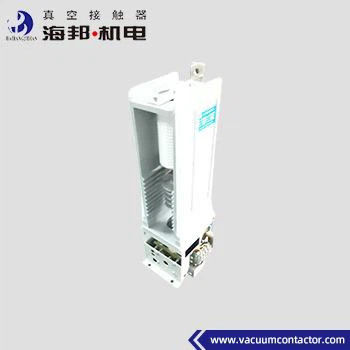

Contador de vácuo de fase de plateau tipo 1 160A 250A 400A 630A corrente nominal
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
Condições de Pagamento e Envio:
| Preço: | negotiable |
|---|---|
| Termos de pagamento: | Termos de pagamento: L/C, T/T, D/A, D/P |
|
Informação detalhada |
|||
| Tipo: | Vazio | Frequência nominal: | 50/60 Hz |
|---|---|---|---|
| Fase: | Solteiro | ||
| Destacar: | Contactor de vácuo de 1 fase 160A,Contactor de vácuo de fase de plateau tipo 1 |
||
Descrição de produto
O contador de vácuo de fase única de tipo Hai Bang Plateau é adequado para sistemas de energia com AC 50 ~ 60Hz, tensão nominal do circuito principal de 40,5 kV e corrente nominal de 160A, 250A, 400A, 630A.JCZ1 O contador de vácuo monofásico é utilizado principalmente como interruptor de aterragem quando ocorre uma falha de aterragem monofásica. JCZ1 Contador de vácuo AC de fase única é usado em armários de supressão de arco e ocasiões elétricas que exigem controle de fase única.A altitude do ambiente em que é utilizado o contador de vácuo monofásico tipo Plateau não excede 5000 metros acima do nível do mar., portanto, é um contador de vácuo de tipo plateau.
Tipos:
JCZ1-40.5TG/D-160
JCZ1-40.5TG/D-250
JCZ1-40.5TG/D-400
JCZ1-40.5TG/D-630
Condição de aplicação:
1. Temperatura do ar ambiente: -25°C+40°C, média de 24 horas não deve exceder +35°C;
2. Altitude: 5000m ou inferior; Nossa patente mostra que o contador de vácuo de fase única do tipo JCZ1 plateau pode operar de forma segura e estável a uma altitude de 5000m acima do nível do mar.
3. Umidade relativa: média diária inferior a 95%, média mensal inferior a 90%, não deve exceder 50% quando a temperatura ambiente atingir +40°C;
4Ambiente de funcionamento: o ar ambiente não deve estar contaminado por gases corrosivos, inflamáveis ou explosivos e vapor de água, Nível de contaminação: Nível III;
5- Instalação de um contador de vácuo monofásico de tipo planalto:
Quando em funcionamento, o ângulo de inclinação entre a superfície do contador de vácuo monofásico de plateau instalado e o plano horizontal NÃO deve exceder 5°.
Nota: Caso as condições acima não possam satisfazer as exigências do utilizador, este pode negociar com o fabricante um tratamento especial do produto.
Dados técnicos:
|
Nome |
Unidade |
Valor | ||
|
Circuito principal |
Voltagem de funcionamento nominal (Ue) |
kV |
40.5 |
|
| Corrente de trabalho nominal (Ie) |
A |
160, 250, 400, 630 | ||
| Frequência nominal (fr) |
Hz |
50 a 60 | ||
| Capacidade nominal de ligação |
A |
10Ie (AC-2) | ||
| Capacidade de ruptura nominal |
A |
8Ie (AC-2) | ||
| Capacidade de ruptura máxima |
kA, tempo |
6.3, 3 | ||
| Corrente de resistência a curto prazo |
A |
10Ie | ||
| Corrente de resistência máxima nominal |
A |
25I | ||
| Duração nominal do curto-circuito |
s |
4 | ||
| Frequência de potência resistir à tensão |
Terminal de ligação à terra |
kV |
95 |
|
|
Paradas de vácuo |
kV |
95 | ||
| Impulso de iluminação resistir tensão |
kV |
185 | ||
|
Circuito de controlo |
Voltagem nominal (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Potência nominal (P) |
VA |
≤ 1000/100 (absorção/detenção) | ||
|
Circuito auxiliar |
Formulário |
3a+3b |
||
| Valor nominal | AC 380V/5A | |||
| CC 380V/1A | ||||
|
Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão |
kV |
2 | ||
|
Frequência nominal de funcionamento |
A longo prazo |
Tempo/h |
120 |
|
|
A curto prazo |
Tempo/h |
360 | ||
|
Resistência mecânica |
10000 vezes |
3 | ||
|
Resistência elétrica |
10000 vezes |
25 (AC-3), 10 (AC-4) | ||
|
Características mecânicas |
Horário de encerramento |
ms |
≤ 200 |
|
| Horário de abertura original |
ms |
≤ 100 | ||
| Descolamento de fechamento |
ms |
≤ 10 | ||
|
Observação: a tensão nominal de controlo pode ser feita de acordo com as exigências do cliente. |
||||
