1Contactor de vácuo de fase única de baixa tensão de.14 kV com tensão de isolamento nominal
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
Condições de Pagamento e Envio:
| Preço: | negotiable |
|---|---|
| Termos de pagamento: | Termos de pagamento: L/C, T/T, D/A, D/P |
|
Informação detalhada |
|||
| Frequência nominal: | 50/60 Hz | Tipo: | Fase única |
|---|---|---|---|
| Destacar: | 1Contactor de vácuo de fase única de.14 kV,Contador de vácuo monofásico de baixa tensão,1Contactor de vácuo de baixa tensão de.14 kV |
||
Descrição de produto

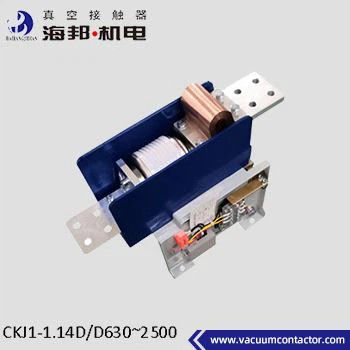

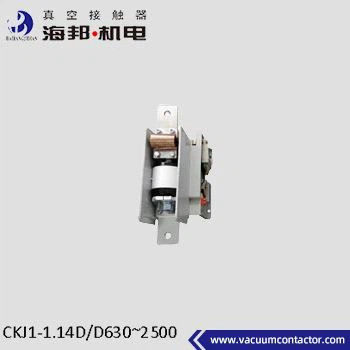

Hai Bang Single Phase 1.14kV Vacuum Contactor Tipo CKJ1-1.14D/D630~2500 é adequado para sistemas de energia AC 50~60Hz, circuito principal tensão nominal 1140V, corrente nominal 630~2500A.Este tipo de Contador de vácuo de baixa tensão de fase única é usado principalmente como um interruptor de aterramento quando ocorre uma falha de aterramento de fase únicaO contador de vácuo de fase única de 1,14 kV é utilizado em situações elétricas que requerem controlo de fase única.Contactor de vácuo de fase única de 14 kV não superior a 1000 m acima do nível do mar.
Dados técnicos:
|
Nome |
Unidade |
Valor |
||||
|
Circuito principal |
Voltagem de funcionamento nominal (Ue) |
V |
1140 |
|||
|
Corrente de trabalho nominal (Ie) |
A |
630 ~ 2500 |
||||
|
Frequência nominal (fr) |
Hz |
50 a 60 |
||||
|
Capacidade nominal de ligação |
A |
4Ie (AC-4) |
||||
|
Capacidade de ruptura nominal |
A |
4Ie (AC-2) |
||||
|
Capacidade de ruptura máxima |
kA |
5 |
||||
|
Corrente de resistência a curto prazo |
A/s |
4Ie/10 |
||||
|
Frequência de potência resistir à tensão |
Terminal de ligação à terra |
kV |
4.2 |
|||
|
Paradas de vácuo |
kV |
10 |
||||
|
Impulso de iluminação resistir tensão |
kV |
8 |
||||
|
Circuito de controlo |
Voltagem nominal (Us) |
V |
AC 110/220/380 |
|||
|
DC 110/220 |
||||||
|
Potência nominal (P) |
VA |
≤ 1000/100 (absorção/detenção) |
||||
|
Circuito auxiliar |
Formulário |
(3a+2b) |
||||
|
Valor nominal |
AC 380V/5A, |
|||||
|
CC 380V/1A |
||||||
|
Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão |
kV |
2 |
||||
|
Frequência nominal de funcionamento |
A longo prazo |
Tempo/h |
300 |
|||
|
A curto prazo |
Tempo/h |
600 |
||||
|
Resistência mecânica |
10000 vezes |
100 |
||||
|
Resistência elétrica |
10000 vezes |
25 (AC-2) |
||||
|
Características mecânicas |
Horário de encerramento |
ms |
≤ 200 |
|||
|
Horário de abertura original |
ms |
≤ 150 |
||||
|
Descolamento de fechamento |
ms |
≤ 5 |
||||
|
Observação: a tensão de controlo nominal pode ser feita de acordo com as exigências do cliente. |
||||||
