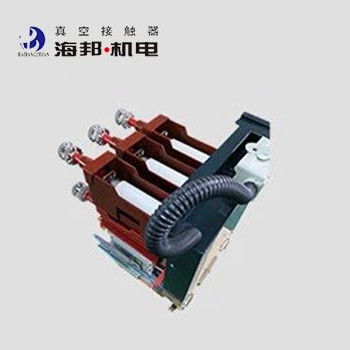

12 kV Unidades de Combinação Contador de vácuo-Fusão 110V / 220V Voltagem de Controle
Detalhes do produto:
| Lugar de origem: | China |
Condições de Pagamento e Envio:
| Preço: | negotiable |
|---|---|
| Tempo de entrega: | 7-15 dias úteis |
| Termos de pagamento: | Termos de pagamento: L/C, T/T, D/A, D/P |
|
Informação detalhada |
|||
| Frequência nominal: | 50/60 Hz | ||
|---|---|---|---|
| Destacar: | Unidade de contato a vácuo de 12 kV,Unidade de contacto a vácuo 110 V |
||
Descrição de produto
Descrição geral:
Hai Bang 12kV Vacuum Contactor-Fuse Combination units HCR-12J(D) Y/D200-50T são aplicáveis em sistemas de energia AC 50-60Hz, tensão nominal de 12kV, corrente nominal de 200A.
O HCR-7.2J(D) Y/D315-50T é outro tipo de unidades de combinação contactor-fuse de vácuo, cuja tensão nominal é de 7,2 kV e corrente nominal é de 315A.
As unidades de Combinação Contador de vácuo-Fusível podem ser instaladas no gabinete de comutação para formar um circuito F-C e usadas em conjunto com um protetor abrangente.A Unidade do Contador de Vácuo combina um fusível de alta tensão capaz de quebrar uma ampla gama de correntes de falha de curto-circuito com um contador de vácuo que pode ser operado com frequência. Pode ser usado para arranque frequente de motores e comutação frequente de transformadores e condensadores.produtos químicos, minas de carvão, metalurgia, portos e cais. Pode ser utilizado por centrais elétricas e empresas industriais e de mineração para ligar e desligar motores de alta tensão AC, transformadores,Fornos de indução e outras cargasO carrinho situado na parte inferior das unidades de 12 kV Vacuum Contactor-Fuse Combination pode ser facilmente deslocado para fora do gabinete de comando.A altitude do ambiente em que o produto é utilizado não excede 1000 metros acima do nível do mar.
Dados técnicos:
|
Nome |
Unidade | Valor | ||||
|
Circuito principal |
Voltagem de funcionamento nominal (Ue) |
kV |
7.2 | 12 | ||
| Corrente de funcionamento nominal (Ie) ((Depende do fusível) |
A |
≤ 315 | ≤ 200 | |||
| Frequência nominal (fr) | Hz | 50 a 60 | ||||
| Corrente nominal de corte de curto-circuito esperada (valor efetivo) | kA | ≤ 50 | ||||
| Corrente nominal de curto-circuito esperada (valor máximo) | kA | 125 | ||||
| Frequência de potência resistir à tensão |
Terminal de ligação à terra |
kV |
32 |
42 | ||
|
Paradas de vácuo |
kV |
32 | 42 | |||
| Impulso de iluminação resistir tensão |
kV |
60 | 75 | |||
|
Circuito de controlo |
Voltagem nominal (Us) |
V |
AC 110/220/380 | |||
| DC 110/220 | ||||||
| Potência nominal (P) | VA | ≤ 1000/100 (absorção/detenção) | ||||
| Potência nominal (P) de retenção mecânica | VA | ≤ 900/600 (fechamento/abertura) | ||||
|
Circuito auxiliar |
Formulário | (6a+6b) | ||||
|
Valor nominal |
AC 380V/5A | |||||
|
Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão |
kV | 2 | ||||
|
Frequência nominal de funcionamento |
A longo prazo |
Tempo/h |
300 | |||
|
A curto prazo |
Tempo/h | 600 | ||||
|
Resistência mecânica |
10000 vezes | 30 | ||||
|
Resistência elétrica |
10000 vezes | 10 ((AC-3) | ||||
|
Características mecânicas |
Horário de encerramento |
ms |
≤ 150 | |||
| Tempo assíncrono de três fases | ms | ≤ 3 | ||||
| Horário de abertura original | ms | ≤ 150 (capacidade elétrica), ≤ 60 (capacidade mecânica) | ||||
| Descolamento de fechamento | ms | ≤ 4 | ||||
Observação:
1A tensão de controlo nominal pode ser feita de acordo com os requisitos do cliente.
2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes.
