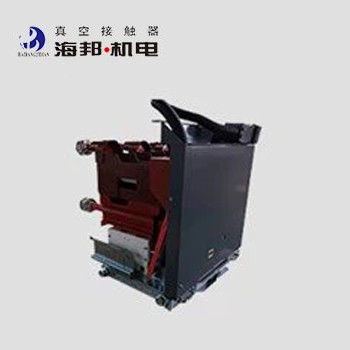

7.2kV 315A Tipo de terminal de parafuso de contacto de vácuo de alta tensão
Detalhes do produto:
| Lugar de origem: | China |
Condições de Pagamento e Envio:
| Preço: | negotiable |
|---|---|
| Tempo de entrega: | 7-15 dias úteis |
| Termos de pagamento: | Termos de pagamento: L/C, T/T, D/A, D/P |
|
Informação detalhada |
|||
| Destacar: | Combinação de fusíveis de contatores de vácuo de alta tensão,contator de alta tensão do vácuo 315A |
||
|---|---|---|---|
Descrição de produto
Descrição geral:
Hai Bang 7.2kV de alta tensão Vacuum Contactor-Fuse Combinação de unidades Type HCR-7.2J ((D) Y/D315-50T é aplicável em sistemas de energia AC 50-60Hz e tensão nominal 7.2kV, corrente nominal 315A.
Hai Bang 12kV de alta tensão Vacuum Contactor-Fuse Combinação de unidades Type HCR-12J ((D) Y/D200-50T é aplicável em sistemas de energia AC 50-60Hz e tensão nominal 12kV, corrente nominal 200A.
Eles podem ser instalados no gabinete de comutação para formar um circuito F-C e usados em conjunto com um protetor abrangente.A Unidade do Contador de Vácuo combina um fusível de alta tensão capaz de quebrar uma ampla gama de correntes de falha de curto-circuito com um contador de vácuo que pode ser operado com frequênciaAs unidades de combinação de contactor de vácuo e fusível de alta tensão podem ser utilizadas para arranque frequente de motores e para comutação frequente de transformadores e condensadores.Alta tensão Vacuum Contactor-Fuse Combinação de unidades são amplamente utilizados em sistemas de energia, tais como usinas de energia, produtos químicos, minas de carvão, metalurgia, portos e cais. Pode ser utilizado por centrais eléctricas e empresas industriais e de mineração para ligar e desligar motores de alta tensão AC, transformadores,Fornos de indução e outras cargasO carrinho na parte inferior das unidades de combinação de contato de vácuo e fusível de alta tensão de 7,2 kV pode ser facilmente movido para fora do gabinete de controle.A altitude do ambiente em que o produto é utilizado não excede 1000 metros acima do nível do mar.
Dados técnicos:
|
Nome |
Unidade |
Valor | |||
|
Circuito principal |
Voltagem de funcionamento nominal (Ue) |
kV |
7.2 |
12 |
|
| Corrente de funcionamento nominal (Ie) ((Depende do fusível) |
A |
≤ 315 |
≤ 200 | ||
| Frequência nominal (fr) |
Hz |
50 a 60 | |||
| Corrente nominal de corte de curto-circuito esperada (valor efetivo) |
kA |
≤ 50 | |||
| Corrente nominal de curto-circuito esperada (valor máximo) |
kA |
125 | |||
| Frequência de potência resistir à tensão |
Terminal de ligação à terra |
kV |
32 |
42 |
|
|
Paradas de vácuo |
kV |
32 |
42 | ||
| Impulso de iluminação resistir tensão |
kV |
60 |
75 | ||
|
Circuito de controlo |
Voltagem nominal (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| Potência nominal (P) |
VA |
≤ 1000/100 (absorção/detenção) | |||
| Potência nominal (P) de retenção mecânica |
VA |
≤ 900/600 (fechamento/abertura) | |||
|
Circuito auxiliar |
Formulário |
(6a+6b) |
|||
| Valor nominal | AC 380V/5A | ||||
|
Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão |
kV |
2 | |||
|
Frequência nominal de funcionamento |
A longo prazo |
Tempo/h |
300 |
||
|
A curto prazo |
Tempo/h |
600 | |||
|
Resistência mecânica |
10000 vezes |
30 | |||
|
Resistência elétrica |
10000 vezes |
10 ((AC-3) | |||
|
Características mecânicas |
Horário de encerramento |
ms |
≤ 150 |
||
| Tempo assíncrono de três fases |
ms |
≤ 3 | |||
| Horário de abertura original |
ms |
≤ 150 (capacidade elétrica), ≤ 60 (capacidade mecânica) | |||
| Descolamento de fechamento |
ms |
≤ 4 | |||
Observação:
1A tensão de controlo nominal pode ser feita de acordo com os requisitos do cliente.
2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes.
