7Contador de vácuo HV de alta tensão de.2kV 50Hz / 60Hz 1000A 1250A 1600A
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
Condições de Pagamento e Envio:
| Preço: | negotiable |
|---|---|
| Tempo de entrega: | 7-17 dias úteis |
| Termos de pagamento: | Termos de pagamento: L/C, T/T, D/A, D/P |
|
Informação detalhada |
|||
| Frequência nominal: | 50/60 Hz | Corrente de produção nominal: | 800A, 1000A, 1250A, 1600A, 2000A |
|---|---|---|---|
| Mercados de exportação: | Em termos globais | Voltagem nominal: | 7.2 kV e 12 kV |
| Destacar: | Contador de vácuo HV 1000A,Contador de vácuo HV 1250A |
||
Descrição de produto

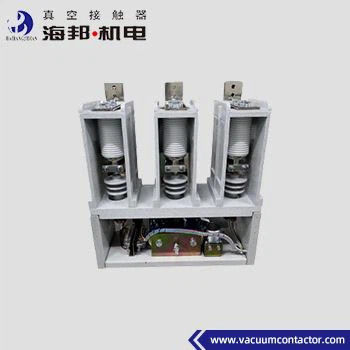

7Contactor de vácuo de 2 kV 1250A
Hai Bang 7.2kV contactor de vácuo é aplicável em sistemas de energia AC 50-60Hz, tensão nominal 7.2kV e 12kV, corrente nominal 800A, 1000A, 1250A, 1600A, 2000A. Este tipo de 7.O contador de vácuo de alta tensão de 2 kV (12 kV) é utilizado para ligar e desconectar o circuito principal, directa ou remotamente.A altitude do ambiente em que se encontra o 7.Contactor de vácuo de alta tensão de 2 kV é utilizado não excede 1000 metros acima do nível do mar.
Temos outro tipo de contador de vácuo de 7,2 kV, cuja corrente nominal é de 160A, 250A, 400A, 630A. Por favor, consulte as categorias para mais informações.
Tipos:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Dados técnicos:
|
Nome |
Unidade |
Valor | |||
|
Circuito principal |
Voltagem de funcionamento nominal (Ue) |
kV |
7.2 kV |
12 kV |
|
|
Corrente de trabalho nominal (Ie) |
A |
800, 1000A, 1250A, 1600A, 2000A | |||
|
Frequência nominal (fr) |
Hz |
50 a 60 | |||
|
Capacidade nominal de ligação |
A |
4Ie (AC-2) | |||
|
Capacidade de ruptura nominal |
A |
6Ie (AC-2) | |||
|
Corrente de resistência a curto prazo |
A |
8Ie | |||
|
Corrente de resistência máxima nominal |
A |
15 e | |||
|
Capacidade de ruptura máxima |
A |
Oito, três vezes. | |||
|
Duração nominal do curto-circuito |
s |
2 | |||
|
Frequência de potência resistir à tensão |
Terminal de ligação à terra |
kV |
32 |
42 |
|
| Paradas de vácuo |
kV |
32 |
42 | ||
|
Impulso de iluminação resistir tensão |
kV |
60 |
75 | ||
|
Circuito de controlo |
Voltagem nominal (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
|
Potência nominal (P) |
VA |
≤ 1000/100 (absorção/detenção) | |||
|
Potência nominal (P) de retenção mecânica |
VA |
≤ 900/600 (fechamento/abertura) | |||
|
Circuito auxiliar |
Formulário |
(3a+2b) ~(6a+5b) |
|||
| Valor nominal | AC 380V/5A, | ||||
| CC 380V/1A | |||||
|
Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão |
kV |
2 | |||
|
Frequência nominal de funcionamento |
A longo prazo |
Tempo/h |
120 |
||
| A curto prazo |
Tempo/h |
360 | |||
|
Resistência mecânica |
10000 vezes |
10 | |||
|
Resistência elétrica |
10000 vezes |
25 ((AC-2) | |||
|
Características mecânicas |
Horário de encerramento |
ms |
≤ 200 |
||
|
Tempo assíncrono de três fases |
ms |
≤ 3 | |||
|
Horário de abertura original |
ms |
≤ 60 | |||
|
Descolamento de fechamento |
ms |
≤ 10 | |||
Observação:A tensão nominal de controlo pode ser feita de acordo com os requisitos do cliente.
