40Contactor de vácuo de alta tensão de.5 kV 160A 250A 400A 630A HV Contactor de vácuo
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
Condições de Pagamento e Envio:
| Preço: | negotiable |
|---|---|
| Tempo de entrega: | 7-17 dias úteis |
| Termos de pagamento: | Termos de pagamento: L/C, T/T, D/A, D/P |
|
Informação detalhada |
|||
| Frequência nominal: | 50/60 Hz | Mercados de exportação: | Em termos globais |
|---|---|---|---|
| Embalagem: | Negociável | ||
| Destacar: | 40Contactor de vácuo de alta tensão de 0,5 kV,Contactor de vácuo de alta tensão 160A |
||
Descrição de produto

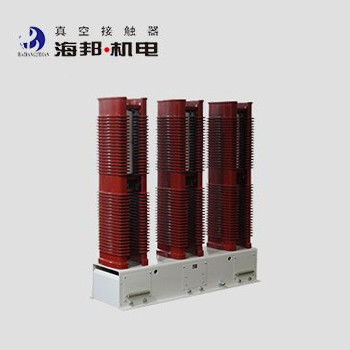

40Contactor de vácuo de alta tensão de 0,5 kV
Hai Bang 40.5kV contactor de vácuo de alta tensão é adequado para sistemas de energia AC 50 ~ 60Hz, principal circuito tensão nominal 40.5kV, corrente nominal 160A, 250A, 400A, 630A.São utilizados para a ligação direta ou remota e desconexão do circuito principalEsta série de contatores de vácuo de alta tensão de 40,5 kV adota a estrutura de estrutura de isolamento semi-cilíndrico epoxi integralmente derramado,que cumpra plenamente os requisitos de isolamento dos regulamentos internacionaisA altitude do ambiente onde o contador de vácuo de alta tensão de 40,5 kV é utilizado não excede 1000 metros acima do nível do mar.
Tipos:
JCZ3-40.5D/D-160-1.6
JCZ3-40.5D/D-250-2.5
JCZ3-40.5D/D-400-4.0
JCZ3-40.5D/D-630-6.3
Dados técnicos:
|
Nome |
Unidade |
Valor |
|||||
|
Circuito principal |
Voltagem de funcionamento nominal (Ue) |
kV |
40.5 kV |
||||
|
Corrente de trabalho nominal (Ie) |
A |
160A |
250A |
400A |
630A |
||
|
Capacidade nominal de ligação (Im) |
kA |
1.6 |
2.5 |
4 |
6.3 |
||
|
Capacidade de ruptura nominal (Ic) |
kA |
1.28 |
2 |
3.2 |
5.04 |
||
|
Resistência nominal à sobrecarga de corrente e tempo |
kA/s |
2.4/1 |
3.75/1 |
A Bíblia, 1/6 |
9.45/1 |
||
|
Corrente de resistência a curto prazo nominal (Ik) |
kV |
1.6 |
2.5 |
4 |
6.3 |
||
|
Capacidade máxima nominal de resistência à corrente ((Ip) |
kV |
4 |
6.25 |
10 |
16 |
||
|
Duração nominal do curto-circuito |
s |
4 |
|||||
|
Frequência de potência resistir à tensão |
Terminal de ligação à terra |
kV |
95 |
||||
|
Paradas de vácuo |
kV |
95 |
|||||
|
Impulso de iluminação resistir tensão |
kV |
185 |
|||||
|
Circuito de controlo |
Voltagem nominal (Us) |
V |
AC 110/220/380 |
||||
|
DC 110/220 |
|||||||
|
Potência nominal (P) |
VA |
≤ 1500/30 (absorção/manutenção) |
|||||
|
Potência nominal (P) de retenção mecânica |
VA |
≤ 1500/600 (fechamento/abertura) |
|||||
|
Circuito auxiliar |
Formulário |
6a+4b |
|||||
|
Valor nominal |
AC 380V/5A, |
||||||
|
CC 380V/1A |
|||||||
|
Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão |
kV |
2 |
|||||
|
Frequência nominal de funcionamento |
A longo prazo |
Tempo/h |
300 |
||||
|
A curto prazo |
Tempo/h |
60 |
|||||
|
Resistência mecânica |
10000 vezes |
100 |
|||||
|
Resistência elétrica |
10000 vezes |
25 (AC-3), 10 (AC-4) |
|||||
|
Características mecânicas |
Horário de encerramento |
ms |
≤ 160 |
||||
|
Tempo assíncrono de três fases |
ms |
≤ 3 |
|||||
|
Horário de abertura original |
ms |
≤ 120 (continuação elétrica) |
|||||
|
Descolamento de fechamento |
ms |
≤ 7 |
|||||
Observação:
1A tensão de controlo nominal pode ser feita de acordo com os requisitos do cliente.
2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes.
