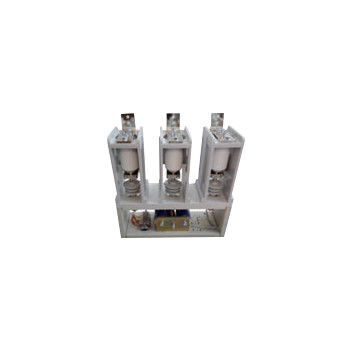

7Contactor de vácuo de.2kV 1600A - Contactor de vácuo de alta tensão
Detalhes do produto:
Melhor preço Contato|
Informação detalhada |
|||
| Destacar: | Contactor de vácuo 1600A |
||
|---|---|---|---|
Descrição de produto
7Contador de vácuo de.2kV 1600A - Contador de vácuo de alta tensão, tensão nominal de 7.2kV, corrente nominal de 800A, 1000A, 1250A, 1600A, 2000A
Descrição geral:
O contador de vácuo Hai Bang de 7,2 kV é aplicável a sistemas de energia AC de 50 a 60 Hz, tensão nominal de 7,2 kV e 12 kV, corrente nominal de 800A, 1000A, 1250A, 1600A, 2000A.A altitude do ambiente em que é utilizado o contador de vácuo de alta tensão do tipo CKG8 não excede 1000 metros acima do nível do mar.Este tipo de contador de vácuo de alta tensão de 7,2 kV (12 kV) é usado para ligar e desconectar o circuito principal, direta ou remotamente.e para controlar equipamentos elétricos, tais como motores e transformadores AC não indutivos.
Temos outro tipo de contador de vácuo de 7,2 kV, cuja corrente nominal é de 160A, 250A, 400A, 630A. Por favor, consulte as categorias para mais informações.
Temos contactores de vácuo de tipo planalto que poderiam ser usados no ambiente abaixo de uma altitude de 5000 metros acima do nível do mar.Consulte a lista de 3 Phase Vacuum Contactor para mais informações..
Tipos:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Dados técnicos:
| Nome | Unidade | Valor | |||||
| Circuito principal | Voltagem de funcionamento nominal (Ue) | kV | 7.2 kV | 12 kV | |||
| Corrente de trabalho nominal (Ie) | A | 800, 1000A, 1250A, 1600A, 2000A | |||||
| Frequência nominal (fr) | Hz | 50 a 60 | |||||
| Capacidade nominal de ligação | A | 4Ie (AC-2) | |||||
| Capacidade de ruptura nominal | A | 6Ie (AC-2) | |||||
| Corrente de resistência a curto prazo | A | 8Ie | |||||
| Corrente de resistência máxima nominal | A | 15 e | |||||
| Capacidade de ruptura máxima | A | Oito e três vezes. | |||||
| Duração nominal do curto-circuito | s | 2 | |||||
| Frequência de potência resistir à tensão | Terminal de ligação à terra | kV | 32 | 42 | |||
| Paradas de vácuo | kV | 32 | 42 | ||||
| Impulso de iluminação resistir tensão | kV | 60 | 75 | ||||
| Circuito de controlo | Voltagem nominal (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| Potência nominal (P) de retenção elétrica | VA | ≤ 1000/100 (absorção/detenção) | |||||
| Potência nominal (P) de retenção mecânica | VA | ≤ 900/600 (fechamento/abertura) | |||||
| Circuito auxiliar | Formulário | (3a+2b) ~(6a+5b) | |||||
| Valor nominal | AC 380V/5A, | ||||||
| CC 380V/1A | |||||||
| Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão | kV | 2 | |||||
| Frequência nominal de funcionamento | A longo prazo | Tempo/h | 120 | ||||
| A curto prazo | Tempo/h | 360 | |||||
| Resistência mecânica | 10000 vezes | 10 | |||||
| Resistência elétrica | 10000 vezes | 25 ((AC-2) | |||||
| Características mecânicas | Horário de encerramento | ms | ≤ 200 | ||||
| Tempo assíncrono de três fases | ms | ≤ 3 | |||||
| Horário de abertura original | ms | ≤ 60 | |||||
| Descolamento de fechamento | ms | ≤ 10 | |||||
| Observação: a tensão de controlo nominal pode ser feita de acordo com as exigências do cliente. | |||||||
