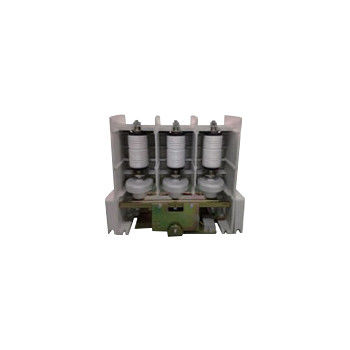

Contador de vácuo de alta tensão de 12 kV 630A
Detalhes do produto:
| Marca: | haibang |
|
Informação detalhada |
|||
| Destacar: | Contactor a vácuo de 12 kV 630A,Contactor de vácuo de alta tensão 630A |
||
|---|---|---|---|
Descrição de produto
Contador de vácuo de 12 kV 630A - Contador de vácuo de alta tensão, tensão nominal de 12 kV, corrente nominal de 160A, 250A, 400A, 630A
Descrição geral:
Hai Bang 12kV 630A Vacuum Contactor é aplicável em sistemas de energia AC 50-60Hz, tensão nominal até 12 kV, corrente nominal 160A, 250A, 400A, 630A.Este tipo de contador de vácuo de alta tensão de 12 kV é amplamente utilizado na compensação de energia reativa da rede elétrica, indústria química, metalurgia, abastecimento de água e tratamento de drenagem, equipamento subterrâneo de minas de carvão e outras ocasiões.Haibang 12kV 630A Contador de vácuo é usado para conectar e desconectar diretamente ou remotamente o circuito principal e freqüentemente controlar cargas capacitivas, motores AC, transformadores e outros equipamentos eléctricos. A altitude do ambiente onde o contador de vácuo de alta tensão de 12 kV é utilizado não excede 1000 metros acima do nível do mar.
Temos outro tipo de contador de vácuo de 12 kV, cuja corrente nominal é 800A, 1000A, 1250A, 1600A, 2000A. Por favor, consulte as categorias para mais informações.
Tipos:
JCZ5-12J/D-160-1.6
JCZ5-12J/D-250-2.5
JCZ5-12J/D-400-4.0
JCZ5-12J/D-630-6.3
Dados técnicos:
| Nome | Unidade | Valor | ||||
| Circuito principal | Voltagem de funcionamento nominal (Ue) | kV | 12 | |||
| Corrente de trabalho nominal (Ie) | A | 160A, 250A, 400A, 630A | ||||
| Frequência nominal (fr) | Hz | 50 a 60 | ||||
| Capacidade nominal de ligação | A | 10Ie (AC-4) | ||||
| Capacidade de ruptura nominal | A | 8Ie (AC-4) | ||||
| Corrente de resistência a curto prazo | A | 10Ie | ||||
| Corrente de resistência máxima nominal | A | 25I | ||||
| Duração nominal do curto-circuito | s | 4 | ||||
| Capacidade de ruptura máxima | 6.3 kA, 3 vezes | |||||
| Frequência de potência resistir à tensão | Terminal de ligação à terra | kV | 42 | |||
| Paradas de vácuo | kV | 42 | ||||
| Impulso de iluminação resistir tensão | kV | 75 | ||||
| Corrente nominal de ruptura do condensador único (C2) | A | 160 a 400 | ||||
| Circuito de controlo | Voltagem nominal (Us) | V | AC ou DC. 110/220 | |||
| Potência nominal (P) | VA | ≤ 1000/100 (absorção/detenção) | ||||
| Circuito auxiliar | Formulário | (3a+2b) ~(6a+5b) | ||||
| Valor nominal | AC 380V/5A, | |||||
| CC 380V/1A | ||||||
| Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão | kV | 2 | ||||
| Frequência nominal de funcionamento | A longo prazo | Tempo/h | 300 | |||
| A curto prazo | Tempo/h | 600 | ||||
| Resistência mecânica | 10000 vezes | 100 | ||||
| Resistência elétrica | 10000 vezes | 25 (AC-3), 10 (AC-4) | ||||
| Características mecânicas | Horário de encerramento | ms | ≤ 200 | |||
| Tempo assíncrono de três fases | ms | ≤ 3 | ||||
| Horário de abertura original | ms | ≤ 160 | ||||
| Descolamento de fechamento | ms | ≤ 10 | ||||
|
Observação: 1. a tensão nominal de controlo pode ser feita de acordo com as exigências do cliente. 2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes. |
||||||
