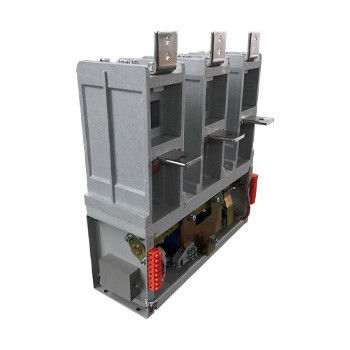

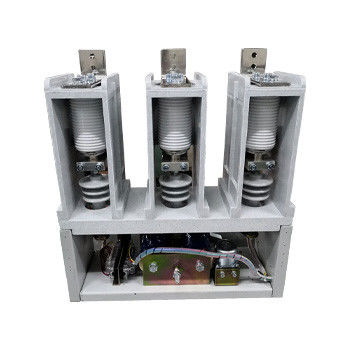

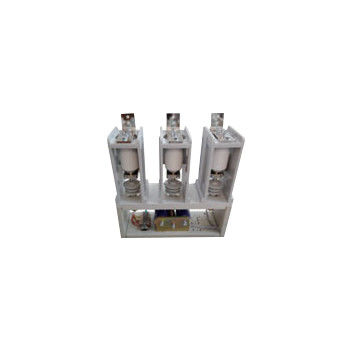

12kV 1000A Contador de vácuo Solução de alta tensão para necessidades industriais
Detalhes do produto:
| Lugar de origem: | China |
|
Informação detalhada |
|||
| Destacar: | Contactor de vácuo de 12 kW,Contactor de vácuo para uso industrial,Contador de vácuo 1000A |
||
|---|---|---|---|
Descrição de produto
Contador de vácuo de 12 kV 1000A - Contador de vácuo de alta tensão, tensão nominal de 12 kV, corrente nominal de 800A, 1000A, 1250A, 1600A, 2000A
Descrição geral:
O contador de vácuo Hai Bang CKG8 de tipo 12kV é aplicável a sistemas de energia AC de 50 a 60 Hz, tensão nominal de 7,2 kV e 12 kV, corrente operacional nominal de 800, 1000A, 1250A, 1600A, 2000A.Este tipo de contador de vácuo de alta tensão é usado para conectar e desconectar diretamente ou remotamente o circuito principal, e para controlar equipamentos eléctricos como motores e transformadores AC não indutivos.
A altitude do ambiente em que é utilizado o contador de vácuo de alta tensão de 12 kV não deve exceder 1000 metros acima do nível do mar.Temos contactores de vácuo de tipo planalto que poderiam ser usados no ambiente abaixo de uma altitude de 5000 metros acima do nível do marPara mais informações, consulte a lista de ¢3 Phase Vacuum Contactor.
Temos outro tipo de contador de vácuo de 12 kV, cuja corrente nominal é de 160A, 250A, 400A, 630A. Por favor, consulte as categorias para mais informações.
Tipos:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Dados técnicos:
| Nome | Unidade | Valor | |||||
| Circuito principal | Voltagem de funcionamento nominal (Ue) | kV | 7.2 kV | 12 kV | |||
| Corrente de trabalho nominal (Ie) | A | 800, 1000A, 1250A, 1600A, 2000A | |||||
| Frequência nominal (fr) | Hz | 50 a 60 | |||||
| Capacidade nominal de ligação | A | 4Ie (AC-2) | |||||
| Capacidade de ruptura nominal | A | 6Ie (AC-2) | |||||
| Corrente de resistência a curto prazo | A | 8Ie | |||||
| Corrente de resistência máxima nominal | A | 15 e | |||||
| Capacidade de ruptura máxima | A | Oito e três vezes. | |||||
| Duração nominal do curto-circuito | s | 2 | |||||
| Frequência de potência resistir à tensão | Terminal de ligação à terra | kV | 32 | 42 | |||
| Paradas de vácuo | kV | 32 | 42 | ||||
| Impulso de iluminação resistir tensão | kV | 60 | 75 | ||||
| Circuito de controlo | Voltagem nominal (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| Potência nominal (P) de retenção elétrica | VA | ≤ 1000/100 (absorção/detenção) | |||||
| Potência nominal (P) de retenção mecânica | VA | ≤ 900/600 (fechamento/abertura) | |||||
| Circuito auxiliar | Formulário | (3a+2b) ~(6a+5b) | |||||
| Valor nominal | AC 380V/5A, | ||||||
| CC 380V/1A | |||||||
| Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão | kV | 2 | |||||
| Frequência nominal de funcionamento | A longo prazo | Tempo/h | 120 | ||||
| A curto prazo | Tempo/h | 360 | |||||
| Resistência mecânica | 10000 vezes | 10 | |||||
| Resistência elétrica | 10000 vezes | 25 ((AC-2) | |||||
| Características mecânicas | Horário de encerramento | ms | ≤ 200 | ||||
| Tempo assíncrono de três fases | ms | ≤ 3 | |||||
| Horário de abertura original | ms | ≤ 60 | |||||
| Descolamento de fechamento | ms | ≤ 10 | |||||
| Observação: a tensão de controlo nominal pode ser feita de acordo com as exigências do cliente. | |||||||
