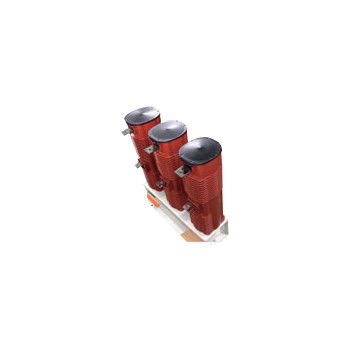

Contador de vácuo de 24 kV 630 A - Contador de vácuo de alta tensão
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
|
Informação detalhada |
|||
| Destacar: | Contador de vácuo de alta tensão de 24 kV,Contactor de vácuo de alta tensão 630A |
||
|---|---|---|---|
Descrição de produto
Contador de vácuo de 24 kV 630A - Contador de vácuo de alta tensão, tensão nominal de 24 kV, corrente nominal de 160A, 250A, 400A, 630A
Descrição geral:
Hai Bang 24kV 630A Contador de vácuo é adequado para sistemas de energia AC 50 ~ 60Hz, tensão nominal 24kV, corrente nominal de 160A, 250A, 400A, 630A.Os contadores de vácuo de alta tensão de 24 kV são usados para ligação direta ou remota e desconexão do circuito principalEsta série de 24 kV contactor de vácuo de alta tensão adota a estrutura de estrutura de isolamento semi-cilíndrico epoxi integralmente derramado,que cumpra plenamente os requisitos de isolamento dos regulamentos internacionaisA altitude do ambiente em que é utilizado o contador de vácuo de 24 kV 630 A não excede 1000 metros acima do nível do mar.
Tipos:
JCZ3-24J/D-160-1.6
JCZ3-24J/D-250-2.5
JCZ3-24J/D-400-4.0
JCZ3-24J/D-630-6.3
Dados técnicos:
| Nome | Unidade | Valor | ||||||
| Circuito principal | Voltagem de funcionamento nominal (Ue) | kV | 24 kV | |||||
| Corrente de trabalho nominal (Ie) | A | 160A | 250A | 400A | 630A | |||
| Capacidade nominal de ligação (Im) | kA | 1.6 | 2.5 | 4 | 6.3 | |||
| Capacidade de ruptura nominal (Ic) | kA | 1.28 | 2 | 3.2 | 5.04 | |||
| Resistência nominal à sobrecarga de corrente e tempo | kA/s | 2.4/1 | 3.75/1 | A Bíblia, 1/6 | 9.45/1 | |||
| Corrente de resistência a curto prazo nominal (Ik) | kV | 1.6 | 2.5 | 4 | 6.3 | |||
| Cores de resistência máxima nominal (Ip) | kV | 4 | 6.25 | 10 | 16 | |||
| Duração nominal do curto-circuito | s | 4 | ||||||
| Frequência de potência resistir à tensão | Terminal de ligação à terra | kV | 65 | |||||
| Paradas de vácuo | kV | 65 | ||||||
| Impulso de iluminação resistir tensão | kV | 125 | ||||||
| Circuito de controlo | Voltagem nominal (Us) | V | AC 110/220/380 | |||||
| DC 110/220 | ||||||||
| Potência nominal (P) de retenção elétrica | VA | ≤ 2000/30 (absorção/manutenção) | ||||||
| Potência nominal (P) de retenção mecânica | VA | ≤ 2000/700 (fechamento/abertura) | ||||||
| Circuito auxiliar | Formulário | 3a+2b | ||||||
| Valor nominal | AC 380V/5A, | |||||||
| CC 380V/1A | ||||||||
| Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão | kV | 2 | ||||||
| Frequência nominal de funcionamento | A longo prazo | Tempo/h | 300 | |||||
| A curto prazo | Tempo/h | 60 | ||||||
| Resistência mecânica | 10000 vezes | 100 | ||||||
| Resistência elétrica | 10000 vezes | 25 (AC-3), 10 (AC-4) | ||||||
| Características mecânicas | Horário de encerramento | ms | ≤ 200 | |||||
| Tempo assíncrono de três fases | ms | ≤ 3 | ||||||
| Horário de abertura original | ms | ≤ 50 (continuação elétrica) | ||||||
| Descolamento de fechamento | ms | ≤ 6 | ||||||
|
Observação: 1. a tensão nominal de controlo pode ser feita de acordo com as exigências do cliente. 2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes. |
||||||||
