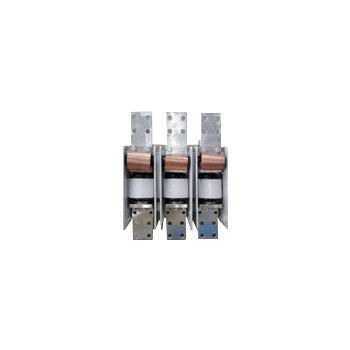

Contador de vácuo de baixa tensão de 1,14 kV 2500A
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
|
Informação detalhada |
|||
| Destacar: | 1Contactor de vácuo de 14 kV 2500 A,Contador de vácuo de baixa tensão 2500A |
||
|---|---|---|---|
Descrição de produto
1.14kV 2500A Contador de vácuo - Contador de vácuo de baixa tensão, tensão nominal 1140V, corrente nominal 1600-2500A
Descrição geral:
Hai Bang contactor de vácuo de 1.14kV 2500A Tipo CKJ3-1.14J(D) /D-1600~2500 é aplicável em sistemas de energia AC 50-60Hz, tensão nominal 1140V, corrente nominal 1600-2500A. Este tipo 1.14 kV contador de vácuo é usado para diretamente ou remotamente conectar e desconectar o circuito do rotor do motor de enrolamento. Hai Bang 1.14kV 2500A Contador de vácuo é adequado para ocasiões de controle elétrico que exigem controle de alta corrente sob a categoria de uso AC-2, e é amplamente utilizado em avançadores de fase,Armários de arranque suaveA altitude do ambiente em que se utiliza este tipo de contador de vácuo de baixa tensão não excede 1000 metros acima do nível do mar.
Consulte as categorias para outros tipos de contadores de vácuo de 1,14 kV com outros valores de corrente nominal.
Dados técnicos:
| Nome | Unidade | Valor | ||||
| Circuito principal | Voltagem de funcionamento nominal (Ue) | V | 1140 | |||
| Corrente de trabalho nominal (Ie) | A | 1600~2500 | ||||
| Frequência nominal (fr) | Hz | 50 a 60 | ||||
| Capacidade nominal de ligação | A | 4Ie (AC-2) | ||||
| Capacidade de ruptura nominal | A | 4Ie (AC-2) | ||||
| Corrente de sobrecarga nominal resistente | A/s | 2Ie/10 | ||||
| Capacidade de ruptura máxima | kA, tempo | 5kA/25 vezes | ||||
| Frequência de potência resistir à tensão | Terminal de ligação à terra | kV | 4.2 | |||
| Paradas de vácuo | kV | 10 | ||||
| Impulso de iluminação resistir tensão | kV | 8 | ||||
| Circuito de controlo | Voltagem nominal (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Potência nominal (P) de retenção elétrica | VA | ≤ 1000/100 (absorção/detenção) | ||||
| Potência nominal (P) de retenção mecânica | VA | ≤ 900/600 (fechamento/abertura) | ||||
| Circuito auxiliar | Formulário | (3a+2b) | ||||
| Valor nominal | AC 380V/5A, | |||||
| CC 380V/1A | ||||||
| Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão | kV | 2 | ||||
| Frequência nominal de funcionamento | A longo prazo | Tempo/h | 300 | |||
| A curto prazo | Tempo/h | 600 | ||||
| Resistência mecânica | 10000 vezes | 100 | ||||
| Resistência elétrica | 10000 vezes | 25 ((AC-2) | ||||
| Características mecânicas | Horário de encerramento | ms | ≤ 200 | |||
| Tempo assíncrono de três fases | ms | ≤ 3 | ||||
| Horário de abertura original | ms | ≤ 100 (capacidade elétrica), ≤ 60 (capacidade mecânica) | ||||
| Descolamento de fechamento | ms | ≤ 5 | ||||
|
Observação: 1. a tensão nominal de controlo pode ser feita de acordo com as exigências do cliente. 2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes. 3Pode ser usado para 2000V. |
||||||
