Informação detalhada |
|||
| Destacar: | 1Contactor a vácuo de 14 kV 800 A,Contador de vácuo de baixa tensão de 800 A |
||
|---|---|---|---|
Descrição de produto

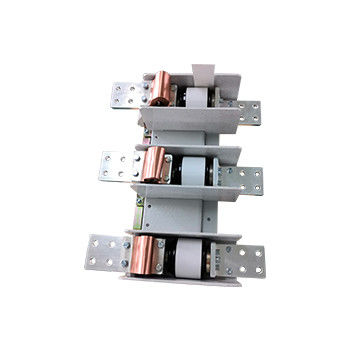

1.14kV 800A Contador de vácuo - Contador de vácuo de baixa tensão, tensão nominal 1,14kV, corrente nominal 630-800A
Descrição geral:
Hai Bang contactor de vácuo de baixa voltagem Tipo CKJ3-1.14D/D-630~800 é aplicável em sistemas de energia AC 50-60Hz, tensão nominal 1140V, corrente nominal 630-800A. Este tipo 1.O contador de vácuo de 14 kV é usado para conectar e desconectar diretamente ou remotamente o circuito principal e frequentemente controlar motores AC, transformadores e outras ocasiões de controle elétrico. Haibang 1.14kV 800A contador de vácuo é amplamente utilizado em petróleo, minas de carvão equipamentos à prova de explosão e outras ocasiões.A altitude do ambiente em que o 1O contador de vácuo de.14 kV é utilizado a uma altitude não superior a 1000 m acima do nível do mar.
Consulte as categorias para outros tipos de contadores de vácuo de 1,14 kV com outros valores de corrente nominal.
Dados técnicos:
| Nome | Unidade | Valor | ||||
| Circuito principal | Voltagem de funcionamento nominal (Ue) | V | 1140 | |||
| Corrente de trabalho nominal (Ie) | A | 630, 800 | ||||
| Frequência nominal (fr) | Hz | 50 a 60 | ||||
| Capacidade nominal de ligação | A | 10Ie (AC-4) | ||||
| Capacidade de ruptura nominal | A | 8Ie (AC-4) | ||||
| Duração nominal do curto-circuito | s | 4 | ||||
| Capacidade de ruptura máxima | kA, tempo | 6.3kA/3 vezes | ||||
| Frequência de potência resistir à tensão | Terminal de ligação à terra | kV | 4.2 | |||
| Paradas de vácuo | kV | 10 | ||||
| Impulso de iluminação resistir tensão | kV | 8 | ||||
| Circuito de controlo | Voltagem nominal (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Potência nominal (P) de retenção elétrica | VA | ≤ 900/50 (absorção/detenção) | ||||
| Circuito auxiliar | Formulário | (3a+2b) | ||||
| Valor nominal | AC 380V/5A, | |||||
| CC 380V/1A | ||||||
| Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão | kV | 2 | ||||
| Frequência nominal de funcionamento | A longo prazo | Tempo/h | 600 ((AC-3), 300 ((AC-4) | |||
| A curto prazo | Tempo/h | 2000 | ||||
| Resistência mecânica | 10000 vezes | 100 | ||||
| Resistência elétrica | 10000 vezes | 60 (AC-3), 6 (AC-4) | ||||
| Características mecânicas | Horário de encerramento | ms | ≤ 200 | |||
| Tempo assíncrono de três fases | ms | ≤ 3 | ||||
| Horário de abertura original | ms | ≤ 150 (continuação elétrica) | ||||
| Descolamento de fechamento | ms | ≤ 10 | ||||
|
Observação: 1. a tensão nominal de controlo pode ser feita de acordo com as exigências do cliente. 2Pode ser usado para 2000V. |
||||||
