1Contactor de vácuo de.14kV 250A - Contactor de vácuo de baixa tensão
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
|
Informação detalhada |
|||
| Destacar: | 1Contactor de vácuo de baixa tensão de.14 kV,Contactor de vácuo de baixa tensão 250A |
||
|---|---|---|---|
Descrição de produto

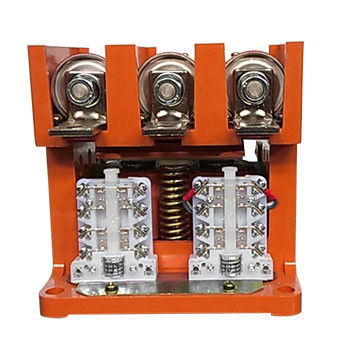

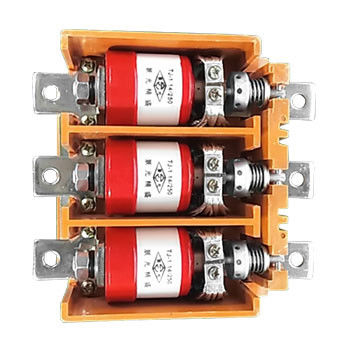

1.14kV 250A Contador de vácuo - Contador de vácuo de baixa tensão, tensão nominal 1140V, corrente nominal 250A
Descrição geral:
Hai Bang contactor de vácuo de 1,14 kV Tipo CKJ5-250A/1140V é aplicável em sistemas de energia AC 50-60Hz, tensão nominal 1140V, corrente nominal 250A.Este tipo de contador de vácuo de baixa tensão é usado para conectar e desconectar o circuito diretamente ou remotamente e controlar frequentemente o motor CA, e é adequado para vários dispositivos de protecção (protector eletrónico integrado JDB, dispositivo de protecção contra sobrecorrência JR9,dispositivo de absorção de fusão por resistência) para formar um arrancador eletromagnético ou um arrancador magnético à prova de explosãoO contador de vácuo Haibang 1.14kV 250A é amplamente utilizado em metalurgia, minas de carvão subterrâneas, docas e outras ocasiões.A altitude do ambiente em que é utilizado o contador de vácuo de baixa tensão não excede 2000 metros acima do nível do mar..
Consulte as categorias para outros tipos de contadores de vácuo de 1,14 kV com outros valores de corrente nominal.
Dados técnicos:
| Nome | Unidade | Valor | ||||
| Circuito principal | Voltagem de funcionamento nominal (Ue) | V | 1140 | |||
| Corrente de trabalho nominal (Ie) | A | 250 | ||||
| Frequência nominal (fr) | Hz | 50 a 60 | ||||
| Capacidade nominal de ligação | A | 12Ie (AC-4) | ||||
| Capacidade de ruptura nominal | A | 10Ie (AC-4) | ||||
| Corrente de sobrecarga nominal resistente | A/s | 8Ie/10 | ||||
| Capacidade de ruptura máxima | kA | 3.2 | ||||
| Impulso de iluminação resistir tensão | kV | 8 | ||||
| Frequência de potência resistir à tensão | Terminal de ligação à terra | kV | 4 | |||
| Paradas de vácuo | kV | 10 | ||||
| Circuito de controlo | Voltagem nominal (Us) | V | 36/110/220/36 | |||
| Potência nominal (P) de retenção elétrica | VA | ≤ 400/40 (absorção/manutenção) | ||||
| Circuito auxiliar | Formulário | (3a+3b) | ||||
| Valor nominal | AC 380V/5A | |||||
| Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão | kV | 2 | ||||
| Frequência nominal de funcionamento | A longo prazo | Tempo/h | 300 ((AC-3), 120 ((AC-4) | |||
| A curto prazo | Tempo/h | 2000 (dentro dos 20 anos) | ||||
| Resistência mecânica | 10000 vezes | 300 | ||||
| Resistência elétrica | 10000 vezes | 20 ((AC-3), 6 ((AC-4) | ||||
| Características mecânicas | Horário de encerramento | ms | ≤ 200 | |||
| Tempo assíncrono de três fases | ms | ≤ 3 | ||||
| Horário de abertura original | ms | ≤ 150 (continuação elétrica) | ||||
| Descolamento de fechamento | ms | ≤ 10 | ||||
| Observação: 1. a tensão nominal de controlo pode ser feita de acordo com as exigências do cliente. | ||||||
