Descrição de produto

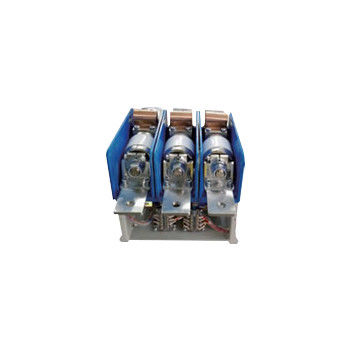

1.14kV 1250A Contador de vácuo - Contador de vácuo de baixa tensão, tensão nominal 1140V, corrente nominal 800-1250A
Descrição geral:
Hai Bang 1.14kV 1250A Contador de vácuo Tipo CKJ3-1.14J(D) / D-800~1250 é aplicável em sistemas de energia AC 50-60Hz, tensão nominal 1140V, corrente nominal 800-1250A. Este tipo 1.O contador de vácuo de 14 kV é usado para conectar e desconectar diretamente ou remotamente o circuito do rotor do motor de enrolamento. Hai Bang 1.14kV 1250A Contador de vácuo é amplamente utilizado em avançadores de fase, armários de arranque macio e fornos elétricos de alta frequência.O contador de vácuo de 14 kV 1250A é adequado para situações de controlo elétrico que exijam controlo de alta corrente na categoria de utilização AC-1 ou AC-2.A altitude do ambiente em que é utilizado o contactor de vácuo de 1140 kV não excede 1000 m acima do nível do mar.
Consulte as categorias para outros tipos de contadores de vácuo de 1,14 kV com outros valores de corrente nominal.
Dados técnicos:
| Nome | Unidade | Valor | ||||
| Circuito principal | Voltagem de funcionamento nominal (Ue) | V | 1140 | |||
| Corrente de trabalho nominal (Ie) | A | 800, 1000, 1250 | ||||
| Frequência nominal (fr) | Hz | 50 a 60 | ||||
| Capacidade nominal de ligação | A | 4Ie (AC-2) | ||||
| Capacidade de ruptura nominal | A | 4Ie (AC-2) | ||||
| Corrente de sobrecarga nominal resistente | A/s | 4Ie/10 | ||||
| Capacidade de ruptura máxima | kA, tempo | 5kA/25 vezes | ||||
| Frequência de potência resistir à tensão | Terminal de ligação à terra | kV | 4.2 | |||
| Paradas de vácuo | kV | 10 | ||||
| Impulso de iluminação resistir tensão | kV | 8 | ||||
| Circuito de controlo | Voltagem nominal (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Potência nominal (P) de retenção elétrica | VA | ≤ 1000/100 (absorção/detenção) | ||||
| Potência nominal (P) de retenção mecânica | VA | ≤ 900/600 (fechamento/abertura) | ||||
| Circuito auxiliar | Formulário | (3a+2b) | ||||
| Valor nominal | AC 380V/5A, | |||||
| CC 380V/1A | ||||||
| Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão | kV | 2 | ||||
| Frequência nominal de funcionamento | A longo prazo | Tempo/h | 300 | |||
| A curto prazo | Tempo/h | 600 | ||||
| Resistência mecânica | 10000 vezes | 100 | ||||
| Resistência elétrica | 10000 vezes | 25 ((AC-2) | ||||
| Características mecânicas | Horário de encerramento | ms | ≤ 200 | |||
| Tempo assíncrono de três fases | ms | ≤ 3 | ||||
| Horário de abertura original | ms | ≤ 100 (capacidade elétrica), ≤ 60 (capacidade mecânica) | ||||
| Descolamento de fechamento | ms | ≤ 5 | ||||
|
Observação: 1. a tensão nominal de controlo pode ser feita de acordo com as exigências do cliente. 2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes. 3Pode ser usado para 2000V. |
||||||
