Contactor de vácuo de 12 kV para condensador - Contactor de vácuo de alta tensão
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|
|
Informação detalhada |
|||
| Destacar: | Contactor a vácuo de 12 kV para condensadores,Contactor de vácuo para condensadores de alta tensão |
||
|---|---|---|---|
Descrição de produto

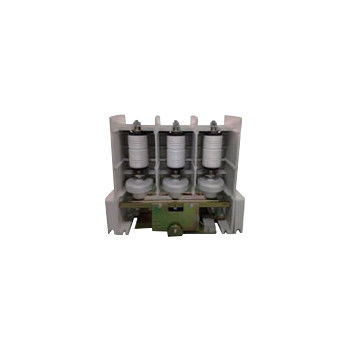

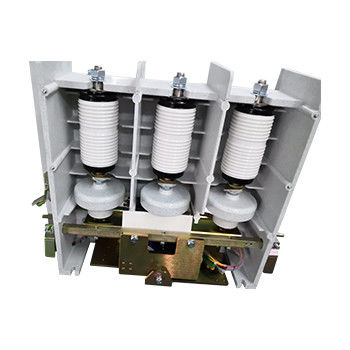

Contador de vácuo de 12 kV para condensador - Contador de vácuo de alta tensão, tensão nominal de 12 kV, corrente nominal 160A, 250A, 400A, 630A
Descrição geral:
Hai Bang contactor de vácuo de alta tensão de 3 fases Tipo JCZ5 contactor de vácuo de 12 kV para condensador é aplicável em sistemas de energia AC 50-60 Hz, tensão nominal até 12 kV, corrente nominal até 630A.Este tipo de contador de vácuo de 12 kV para condensador é usado para conectar e desconectar diretamente ou remotamente o circuito principal e frequentemente controlar cargas capacitivas, motores AC, transformadores e outros equipamentos elétricos. JCZ5 12kV contador de vácuo para condensador é amplamente utilizado na rede de energia de compensação de energia reativa, indústria química, metalurgia,abastecimento de água e tratamento de drenagemA altitude do ambiente onde o contador de vácuo de 3 fases é utilizado não excede 1000 metros acima do nível do mar.
Tipos:
JCZ5-12J/D-160-1.6
JCZ5-12J/D-250-2.5
JCZ5-12J/D-400-4.0
JCZ5-12J/D-630-6.3
Dados técnicos:
| Nome | Unidade | Valor | ||||
| Circuito principal | Voltagem de funcionamento nominal (Ue) | kV | 12 kV | |||
| Corrente de trabalho nominal (Ie) | A | 160A ~ 630A | ||||
| Frequência nominal (fr) | Hz | 50 a 60 | ||||
| Capacidade nominal de ligação | A | 10Ie (AC-4) | ||||
| Capacidade de ruptura nominal | A | 8Ie (AC-4) | ||||
| Corrente de resistência a curto prazo | A | 10Ie | ||||
| Corrente de resistência máxima nominal | A | 25I | ||||
| Duração nominal do curto-circuito | s | 4 | ||||
| Capacidade de ruptura máxima | 6.3 kA, 3 vezes | |||||
| Frequência de potência resistir à tensão | Terminal de ligação à terra | kV | 42 | |||
| Paradas de vácuo | kV | 42 | ||||
| Impulso de iluminação resistir tensão | kV | 75 | ||||
| Corrente nominal de ruptura do condensador único (C2) | A | 160 a 400 | ||||
| Circuito de controlo | Voltagem nominal (Us) | V | AC ou DC. 110/220 | |||
| Potência nominal (P) | VA | ≤ 1000/100 (absorção/detenção) | ||||
| Circuito auxiliar | Formulário | (3a+2b) ~(6a+5b) | ||||
| Valor nominal | AC 380V/5A, | |||||
| CC 380V/1A | ||||||
| Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão | kV | 2 | ||||
| Frequência nominal de funcionamento | A longo prazo | Tempo/h | 300 | |||
| A curto prazo | Tempo/h | 600 | ||||
| Resistência mecânica | 10000 vezes | 100 | ||||
| Resistência elétrica | 10000 vezes | 25 (AC-3), 10 (AC-4) | ||||
| Características mecânicas | Horário de encerramento | ms | ≤ 200 | |||
| Tempo assíncrono de três fases | ms | ≤ 3 | ||||
| Horário de abertura original | ms | ≤ 160 | ||||
| Descolamento de fechamento | ms | ≤ 10 | ||||
|
Observação: 1. a tensão nominal de controlo pode ser feita de acordo com as exigências do cliente. 2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes. |
||||||
