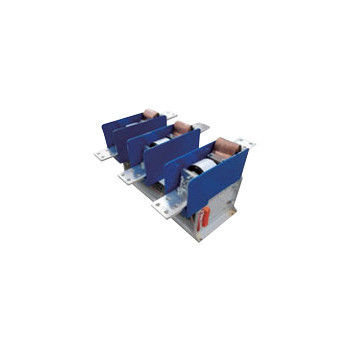

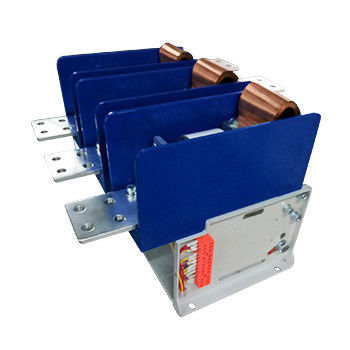

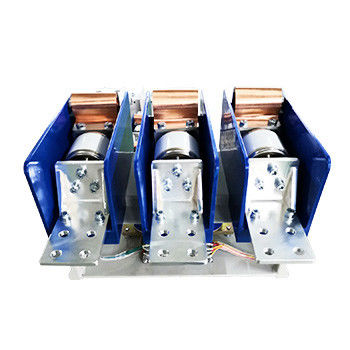

Contador de vácuo de fase 3 de 3,6 kV - Contador de vácuo de média tensão
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Termos de pagamento: | T/T, Western Union |
|
Informação detalhada |
|||
| Destacar: | Contador de vácuo de fase 3 de 3,6 kV,Contador de vácuo de média tensão de 3 |
||
|---|---|---|---|
Descrição de produto
Contador de vácuo de fase 3 de 3,6 kV - Contador de vácuo de tensão média, tensão nominal de 3,6 kV, corrente nominal de 800 ~ 2500A
Descrição geral:
Hai Bang 3 Fase 3.6kV Contador de vácuo Type JCZ3-3.6D/D-800~2500A é adequado para sistemas de energia AC 50~60Hz, circuito principal tensão nominal 3.6kV e corrente nominal 800-3200A. A 3 Fase 3.6 kV Contador de vácuo Usado para ligar e desconectar o circuito principal, direta ou remotamente, e frequentemente para controlar motores AC, transformadores e outras ocasiões de controle elétrico. Haibang 3 Fase 3.6kV contador de vácuo é amplamente utilizado em petróleo, minas de carvão equipamentos à prova de explosão e outras ocasiões.A altitude do ambiente onde o 3O contador de vácuo de 3 fases de.6 kV não deve ser utilizado a mais de 1000 metros acima do nível do mar.
Temos outros tipos de contatores de vácuo de 3 fases de 3,6 kV, cuja corrente nominal é de 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) e 3200A (JCZ3-3.6D/D-3200A).Para mais informações, consulte as categorias.
Dados técnicos:
| Nome | Unidade | Valor | ||||
| Circuito principal | Voltagem de funcionamento nominal (Ue) | kV | 30,6 kV | |||
| Corrente de trabalho nominal (Ie) | A | 800 A~2500 A | ||||
| Frequência nominal (fr) | Hz | 50 a 60 | ||||
| Capacidade nominal de ligação | kA | 12.5 | ||||
| Capacidade de ruptura nominal | kA | 10 | ||||
| Capacidade de ruptura máxima | kA | 12.5 | ||||
| Corrente de resistência a curto prazo | kA | 10 | ||||
| Corrente de resistência máxima nominal | kA | 12.5 | ||||
| Duração nominal do curto-circuito | s | 4 | ||||
| Frequência de potência resistir à tensão | Terminal de ligação à terra | kV | 18 | |||
| Paradas de vácuo | kV | 18 | ||||
| Impulso de iluminação resistir tensão | kV | 40 | ||||
| Circuito de controlo | Voltagem nominal (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Potência nominal (Ps) de retenção elétrica (~ 800~3200A) | VA | ≤ 600/50 (absorção/detenção) | ||||
| Potência nominal (P) de retenção mecânica ((800~2500) | VA | ≤ 900/600 (fechamento/abertura) | ||||
| Circuito auxiliar | Formulário | (3a+2b) | ||||
| Valor nominal | AC 380V/5A, | |||||
| CC 380V/1A | ||||||
| Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão | kV | 2 | ||||
| Frequência nominal de funcionamento | A longo prazo | Tempo/h | 300 | |||
| A curto prazo | Tempo/h | 600 | ||||
| Resistência mecânica | 10000 vezes | 10 | ||||
| Resistência elétrica | 10000 vezes | 10 | ||||
| Características mecânicas | Horário de encerramento | ms | ≤ 200 | |||
| Tempo assíncrono de três fases | ms | ≤ 3 | ||||
| Horário de abertura original | ms | ≤ 150 | ||||
| Descolamento de fechamento | ms | ≤ 10 | ||||
|
Observação: 1. a tensão nominal de controlo pode ser feita de acordo com as exigências do cliente. 2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes. |
||||||
