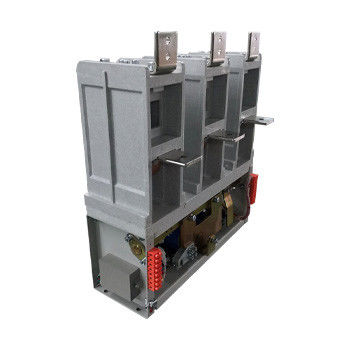

Contador de vácuo de fase 3 de 12 kV - Contador de vácuo de alta tensão
Detalhes do produto:
| Lugar de origem: | China |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Termos de pagamento: | T/T |
|
Informação detalhada |
|||
| Destacar: | Contactor de vácuo de fase 3 de 12 kV,Contactor de vácuo de 12 kV Alta tensão |
||
|---|---|---|---|
Descrição de produto
3 Contador de vácuo de fase 12 kV - Contador de vácuo de alta tensão, tensão nominal 7,2 kV, 12 kV, corrente nominal 800A, 1000A, 1250A, 1600A, 2000A
Descrição geral:
Contactor de vácuo Hai Bang 3 Fase 12 kV Tipo CKG8 é aplicável em sistemas de energia AC 50-60 Hz, tensão nominal 7,2 kV e 12 kV, corrente operacional nominal 800, 1000A, 1250A, 1600A, 2000A.Este tipo de 3 Fase 12kV contador de vácuo é usado para conectar diretamente ou remotamente e desconectar o circuito principal, e para controlar equipamentos eléctricos como motores e transformadores AC não indutivos.
Temos outro tipo de contador de vácuo de 3 fases de 12 kV (7,2 kV), cuja corrente nominal é de 160A, 250A, 400A, 630A. Consulte as categorias para mais informações.
Tipos:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Dados técnicos:
| Nome | Unidade | Valor | |||||
| Circuito principal | Voltagem de funcionamento nominal (Ue) | kV | 7.2 kV | 12 kV | |||
| Corrente de trabalho nominal (Ie) | A | 800, 1000A, 1250A, 1600A, 2000A | |||||
| Frequência nominal (fr) | Hz | 50 a 60 | |||||
| Capacidade nominal de ligação | A | 4Ie (AC-2) | |||||
| Capacidade de ruptura nominal | A | 6Ie (AC-2) | |||||
| Corrente de resistência a curto prazo | A | 8Ie | |||||
| Corrente de resistência máxima nominal | A | 15 e | |||||
| Capacidade de ruptura máxima | A | Oito e três vezes. | |||||
| Duração nominal do curto-circuito | s | 2 | |||||
| Frequência de potência resistir à tensão | Terminal de ligação à terra | kV | 32 | 42 | |||
| Paradas de vácuo | kV | 32 | 42 | ||||
| Impulso de iluminação resistir tensão | kV | 60 | 75 | ||||
| Circuito de controlo | Voltagem nominal (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| Potência nominal (P) de retenção elétrica | VA | ≤ 1000/100 (absorção/detenção) | |||||
| Potência nominal (P) de retenção mecânica | VA | ≤ 900/600 (fechamento/abertura) | |||||
| Circuito auxiliar | Formulário | (3a+2b) ~(6a+5b) | |||||
| Valor nominal | AC 380V/5A, | ||||||
| CC 380V/1A | |||||||
| Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão | kV | 2 | |||||
| Frequência nominal de funcionamento | A longo prazo | Tempo/h | 120 | ||||
| A curto prazo | Tempo/h | 360 | |||||
| Resistência mecânica | 10000 vezes | 10 | |||||
| Resistência elétrica | 10000 vezes | 25 ((AC-2) | |||||
| Características mecânicas | Horário de encerramento | ms | ≤ 200 | ||||
| Tempo assíncrono de três fases | ms | ≤ 3 | |||||
| Horário de abertura original | ms | ≤ 60 | |||||
| Descolamento de fechamento | ms | ≤ 10 | |||||
| Observação: a tensão de controlo nominal pode ser feita de acordo com as exigências do cliente. | |||||||
