Contador de vácuo AC de 24 kV Corrente nominal 160A 250A 400A 630A
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
Condições de Pagamento e Envio:
| Tempo de entrega: | 7-15 dias úteis |
|---|
|
Informação detalhada |
|||
| Destacar: | Contador de vácuo AC 24 kV,Contador de vácuo AC 160A,Contador de vácuo de 24 kV 630A |
||
|---|---|---|---|
Descrição de produto

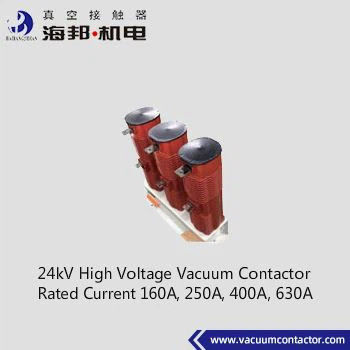

Contador de vácuo de 24 kV 630A
Hai Bang 24kV Vacuum Contactor 630A é adequado para sistemas de energia AC 50 ~ 60Hz, tensão nominal 24kV, corrente nominal de 160A, 250A, 400A, 630A.Os contadores de vácuo de 24 kV são utilizados para ligação direta ou remota e desconexão do circuito principalEsta série de 24 kV contactor de vácuo de alta tensão adota a estrutura de estrutura de isolamento semi-cilíndrico epoxi integralmente derramado,que cumpra plenamente os requisitos de isolamento dos regulamentos internacionaisA altitude do ambiente onde o contador de vácuo de 24 kV é utilizado não excede 1000 metros acima do nível do mar.
Tipos:
JCZ3-24J/D-160-1.6
JCZ3-24J/D-250-2.5
JCZ3-24J/D-400-4.0
JCZ3-24J/D-630-6.3
Dados técnicos:
|
Nome |
Unidade |
Valor |
|||||
|
Circuito principal |
Voltagem de funcionamento nominal (Ue) |
kV |
24 kV |
||||
| Corrente de trabalho nominal (Ie) |
A |
160A |
250A |
400A |
630A |
||
| Capacidade nominal de ligação (Im) |
kA |
1.6 |
2.5 |
4 |
6.3 |
||
| Capacidade de ruptura nominal (Ic) |
kA |
1.28 |
2 |
3.2 |
5.04 |
||
| Resistência nominal à sobrecarga de corrente e tempo |
kA/s |
2.4/1 |
3.75/1 |
A Bíblia, 1/6 |
9.45/1 |
||
| Corrente de resistência a curto prazo nominal (Ik) |
kV |
1.6 |
2.5 |
4 |
6.3 |
||
| Capacidade máxima nominal de resistência à corrente ((Ip) |
kV |
4 |
6.25 |
10 |
16 |
||
| Duração nominal do curto-circuito |
s |
4 |
|||||
| Frequência de potência resistir à tensão | Terminal de ligação à terra |
kV |
65 |
||||
| Paradas de vácuo |
kV |
65 |
|||||
| Impulso de iluminação resistir tensão |
kV |
125 |
|||||
|
Circuito de controlo |
Voltagem nominal (Us) |
V |
AC 110/220/380 |
||||
| DC 110/220 | |||||||
| Potência nominal (P) |
VA |
≤ 2000/30 (absorção/manutenção) |
|||||
| Potência nominal (P) de retenção mecânica |
VA |
≤ 2000/700 (fechamento/abertura) |
|||||
|
Circuito auxiliar |
Formulário | 3a+2b | |||||
| Valor nominal |
AC 380V/5A, |
||||||
| CC 380V/1A | |||||||
|
Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão |
kV |
2 |
|||||
|
Frequência nominal de funcionamento |
A longo prazo |
Tempo/h |
300 |
||||
| A curto prazo |
Tempo/h |
60 |
|||||
|
Resistência mecânica |
10000 vezes |
100 |
|||||
|
Resistência elétrica |
10000 vezes |
25 (AC-3), 10 (AC-4) |
|||||
|
Características mecânicas |
Horário de encerramento |
ms |
≤ 200 |
||||
| Tempo assíncrono de três fases |
ms |
≤ 3 |
|||||
| Horário de abertura original |
ms |
≤ 50 (continuação elétrica) |
|||||
| Descolamento de fechamento |
ms |
≤ 6 |
|||||
Observação:
1. a tensão de controlo nominal pode ser feita de acordo com as exigências do cliente.
2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes.
