Contador de vácuo de CA de três fases de 3,6 kV 3200A de média / baixa tensão
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
Condições de Pagamento e Envio:
| Tempo de entrega: | 7-15 dias úteis |
|---|
|
Informação detalhada |
|||
| Destacar: | Contador de vácuo AC 3200A,Contador de vácuo AC de três fases,3Contactor de corrente alternada de três fases de.6 kV |
||
|---|---|---|---|
Descrição de produto

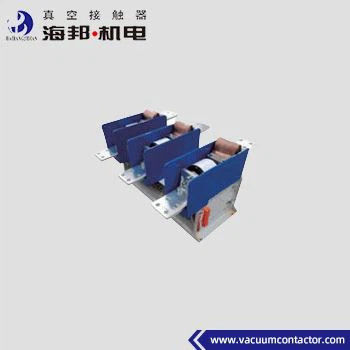

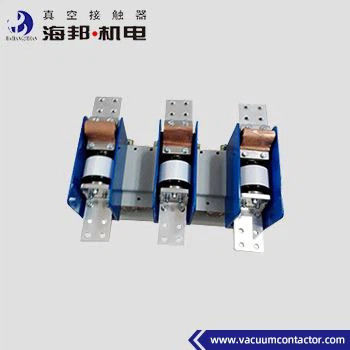

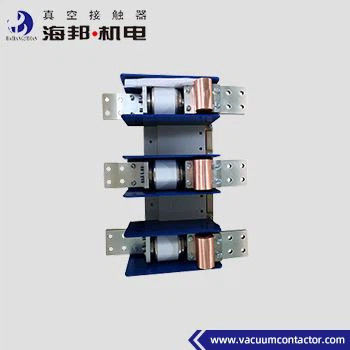

3Contactor de vácuo de 6 kV 3200A
Hai Bang contactores de vácuo de média tensão e baixa tensão Tipo JCZ3-3.6D / D-3200A são adequados para sistemas de energia AC 50 ~ 60Hz, voltagem nominal do circuito principal 1.14kV-3.6kV e corrente nominal 3200A.Este tipo de 3200A Contador de vácuo é usado para conectar e desconectar diretamente ou remotamente o circuito principal e frequentemente controlar motores AC, transformadores e outras ocasiões de controlo elétrico. 3.6kV Vacuum Contactor 3200A é amplamente utilizado em petróleo, minas de carvão equipamentos à prova de explosão e outras ocasiões.A altitude do ambiente em que o contador de vácuo é utilizado não excede 1000 metros acima do nível do mar..
Temos outros tipos de contatores de vácuo de tensão média de 3,6 kV, cuja corrente nominal é de 160A, 250A, 400A, 630A (JCZ3-3.6D / D-160 ~ 630A) e 800 ~ 2500A (JCZ3-3.6D / D-800 ~ 2500A).Para mais informações, consulte as categorias.
Tipos:
JCZ3-3.6D/D-3200A
Dados técnicos:
|
Nome |
Unidade |
Valor | ||
|
Circuito principal |
Voltagem de funcionamento nominal (Ue) |
kV |
1.14kV-3.6kV |
|
| Corrente de trabalho nominal (Ie) |
A |
3200A | ||
| Frequência nominal (fr) |
Hz |
50 a 60 | ||
| Capacidade nominal de ligação |
kA |
12.5 | ||
| Capacidade de ruptura nominal |
kA |
10 | ||
| Capacidade de ruptura máxima |
kA |
12.5 | ||
| Corrente de resistência a curto prazo |
kA |
10 | ||
| Corrente de resistência máxima nominal |
kA |
12.5 | ||
| Duração nominal do curto-circuito |
s |
4 | ||
| Frequência de potência resistir à tensão |
Terminal de ligação à terra |
kV |
18 |
|
|
Paradas de vácuo |
kV |
18 | ||
| Impulso de iluminação resistir tensão |
kV |
40 | ||
|
Circuito de controlo |
Voltagem nominal (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Potência nominal (Ps) de retenção eléctrica ((800~3200A) |
VA |
≤ 600/50 (absorção/detenção) | ||
| Potência nominal (P) de retenção mecânica ((800~2500) |
VA |
≤ 900/600 (fechamento/abertura) | ||
|
Circuito auxiliar |
Formulário |
(3a+2b) |
||
| Valor nominal | AC 380V/5A, | |||
| CC 380V/1A | ||||
|
Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão |
kV |
2 | ||
|
Frequência nominal de funcionamento |
A longo prazo |
Tempo/h |
300 |
|
|
A curto prazo |
Tempo/h |
600 | ||
|
Resistência mecânica |
10000 vezes |
10 | ||
|
Resistência elétrica |
10000 vezes |
10 | ||
|
Características mecânicas |
Horário de encerramento |
ms |
≤ 200 |
|
| Tempo assíncrono de três fases |
ms |
≤ 3 | ||
| Horário de abertura original |
ms |
≤ 150 | ||
| Descolamento de fechamento |
ms |
≤ 10 | ||
Observação:
1A tensão de controlo nominal pode ser feita de acordo com os requisitos do cliente.
2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes.
