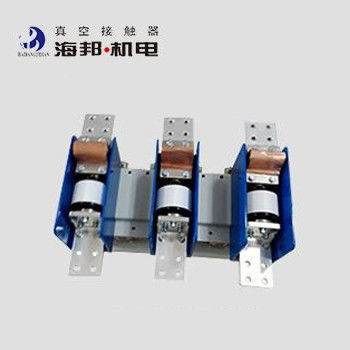

3.6kV Contador de vácuo AC de corrente pesada 3200A Médio / Baixa Tensão
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
Condições de Pagamento e Envio:
| Tempo de entrega: | 7-15 dias úteis |
|---|
|
Informação detalhada |
|||
| Destacar: | 3Contactor de vácuo AC de.6 kV,Contador de vácuo de corrente acelerada |
||
|---|---|---|---|
Descrição de produto
Hai Bang contactores de vácuo de média tensão e baixa tensão Tipo JCZ3-3.6D / D-3200A são adequados para sistemas de energia AC 50 ~ 60Hz, voltagem nominal do circuito principal 1.14kV-3.6kV e corrente nominal 3200A.Este tipo de 3O contador de vácuo de corrente pesada de.6 kV é utilizado para ligar e desconectar directa ou remotamente a corrente pesada do circuito principal e controlar frequentemente os motores AC,Transformadores e outros dispositivos de controlo eléctricoO contador de vácuo de corrente pesada Haibang 3.6 kV é amplamente utilizado em equipamentos à prova de explosão de petróleo, minas de carvão e outras ocasiões.A altitude do ambiente em que o contador de vácuo é utilizado não excede 1000 metros acima do nível do mar..
Temos outros tipos de contatores de vácuo de tensão média de 3,6 kV, cuja corrente nominal é de 160A, 250A, 400A, 630A (JCZ3-3.6D / D-160 ~ 630A) e 800 ~ 2500A (JCZ3-3.6D / D-800 ~ 2500A).Para mais informações, consulte as categorias.
Tipos:
JCZ3-3.6D/D-3200A
Dados técnicos:
|
Nome |
Unidade |
Valor |
||
|
Circuito principal |
Voltagem de funcionamento nominal (Ue) |
kV |
1.14kV-3.6kV |
|
|
Corrente de trabalho nominal (Ie) |
A |
3200A |
||
|
Frequência nominal (fr) |
Hz |
50 a 60 |
||
|
Capacidade nominal de ligação |
kA |
12.5 |
||
|
Capacidade de ruptura nominal |
kA |
10 |
||
|
Capacidade de ruptura máxima |
kA |
12.5 |
||
|
Corrente de resistência a curto prazo |
kA |
10 |
||
|
Corrente de resistência máxima nominal |
kA |
12.5 |
||
|
Duração nominal do curto-circuito |
s |
4 |
||
|
Frequência de potência resistir à tensão |
Terminal de ligação à terra |
kV |
18 |
|
|
Paradas de vácuo |
kV |
18 |
||
|
Impulso de iluminação resistir tensão |
kV |
40 |
||
|
Circuito de controlo |
Voltagem nominal (Us) |
V |
AC 110/220/380 |
|
|
DC 110/220 |
||||
|
Potência nominal (Ps) de retenção eléctrica ((800~3200A) |
VA |
≤ 600/50 (absorção/detenção) |
||
|
Potência nominal (P) de retenção mecânica ((800~2500) |
VA |
≤ 900/600 (fechamento/abertura) |
||
|
Circuito auxiliar |
Formulário |
(3a+2b) |
||
|
Valor nominal |
AC 380V/5A, |
|||
|
CC 380V/1A |
||||
|
Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão |
kV |
2 |
||
|
Frequência nominal de funcionamento |
A longo prazo |
Tempo/h |
300 |
|
|
A curto prazo |
Tempo/h |
600 |
||
|
Resistência mecânica |
10000 vezes |
10 |
||
|
Resistência elétrica |
10000 vezes |
10 |
||
|
Características mecânicas |
Horário de encerramento |
ms |
≤ 200 |
|
|
Tempo assíncrono de três fases |
ms |
≤ 3 |
||
|
Horário de abertura original |
ms |
≤ 150 |
||
|
Descolamento de fechamento |
ms |
≤ 10 |
||
Observação:
1A tensão de controlo nominal pode ser feita de acordo com os requisitos do cliente.
2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes.
