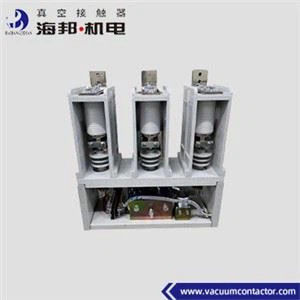

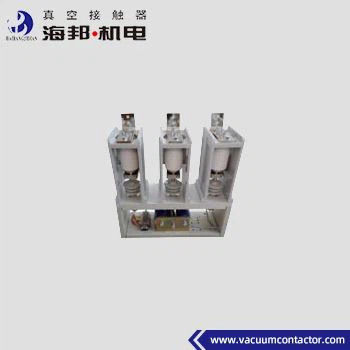

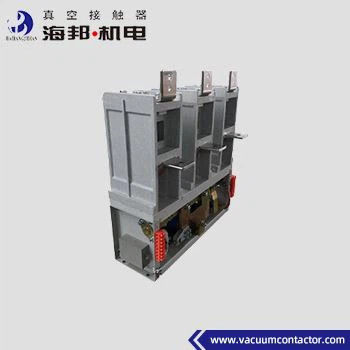

50 Hz - 60 Hz Contador de vácuo de alta tensão de 12 kV 2000A Para equipamentos elétricos
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
Condições de Pagamento e Envio:
| Tempo de entrega: | 7-15 dias úteis |
|---|
|
Informação detalhada |
|||
| Destacar: | Contactor de vácuo de alta tensão de 12 kV,Contador de vácuo de 12 kV 2000A |
||
|---|---|---|---|
Descrição de produto
Hai Bang 12kV Vacuum Contactor 2000A é aplicável em sistemas de energia AC 50-60Hz, tensão nominal 7,2kV e 12kV, corrente operacional nominal 800, 1000A, 1250A, 1600A, 2000A.Este tipo de contador de vácuo de alta tensão é usado para conectar e desconectar diretamente ou remotamente o circuito principal, e para controlar equipamentos eléctricos como motores e transformadores AC não indutivos.A altitude do ambiente em que é utilizado o contador de vácuo de alta tensão de 12 kV não excede 1000 metros acima do nível do mar..
Temos outro tipo de contador de vácuo de 12 kV, cuja corrente nominal é de 160A, 250A, 400A, 630A. Por favor, consulte as categorias para mais informações.
Tipos:
CKG8-7.2J/D-800-3.2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12.5
CKG8-7.2J/D-1600-12.5
CKG8-7.2J/D-2000-12.5
CKG8-12J/D-800-3.2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12.5
CKG8-12J/D-1600-12.5
CKG8-12J/D-2000-12.5
Dados técnicos:
|
Nome |
Unidade |
Valor | |||
|
Circuito principal |
Voltagem de funcionamento nominal (Ue) |
kV |
7.2 kV |
12 kV |
|
|
Corrente de trabalho nominal (Ie) |
A |
800, 1000A, 1250A, 1600A, 2000A | |||
|
Frequência nominal (fr) |
Hz |
50 a 60 | |||
|
Capacidade nominal de ligação |
A |
4Ie (AC-2) | |||
|
Capacidade de ruptura nominal |
A |
6Ie (AC-2) | |||
|
Corrente de resistência a curto prazo |
A |
8Ie | |||
|
Corrente de resistência máxima nominal |
A |
15 e | |||
|
Capacidade de ruptura máxima |
A |
Oito e três vezes. | |||
|
Duração nominal do curto-circuito |
s |
2 | |||
|
Frequência de potência resistir à tensão |
Terminal de ligação à terra |
kV |
32 |
42 |
|
| Paradas de vácuo |
kV |
32 |
42 | ||
|
Impulso de iluminação resistir tensão |
kV |
60 |
75 | ||
|
Circuito de controlo |
Voltagem nominal (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
|
Potência nominal (P) |
VA |
≤ 1000/100 (absorção/detenção) | |||
|
Potência nominal (P) de retenção mecânica |
VA |
≤ 900/600 (fechamento/abertura) | |||
|
Circuito auxiliar |
Formulário |
(3a+2b) ~(6a+5b) |
|||
| Valor nominal | AC 380V/5A, | ||||
| CC 380V/1A | |||||
|
Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão |
kV |
2 | |||
|
Frequência nominal de funcionamento |
A longo prazo |
Tempo/h |
120 |
||
| A curto prazo |
Tempo/h |
360 | |||
|
Resistência mecânica |
10000 vezes |
10 | |||
|
Resistência elétrica |
10000 vezes |
25 ((AC-2) | |||
|
Características mecânicas |
Horário de encerramento |
ms |
≤ 200 |
||
|
Tempo assíncrono de três fases |
ms |
≤ 3 | |||
|
Horário de abertura original |
ms |
≤ 60 | |||
|
Descolamento de fechamento |
ms |
≤ 10 | |||
Observação:A tensão nominal de controlo pode ser feita de acordo com os requisitos do cliente.
