Contador de vácuo de condensador de 3 fases de 7,2 kV Contador de vácuo de alta tensão
Detalhes do produto:
| Lugar de origem: | China |
Condições de Pagamento e Envio:
| Preço: | negotiable |
|---|---|
| Tempo de entrega: | 7-15 dias úteis |
| Termos de pagamento: | Termos de pagamento: L/C, T/T, D/A, D/P |
|
Informação detalhada |
|||
| Destacar: | Contador de vácuo de 3 fases do condensador,Contador de vácuo de 3 fases de 7,2 kV |
||
|---|---|---|---|
Descrição de produto

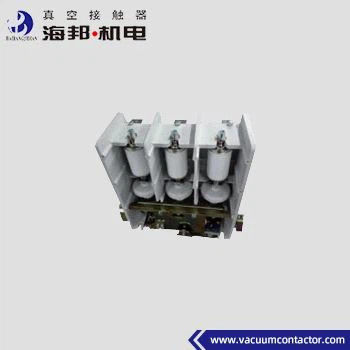

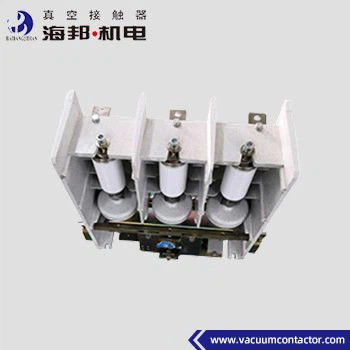

Contador de vácuo de 3 fases do condensador
Contador de vácuo de alta tensão Hai Bang Type JCZ53 Contador de vácuo de fase aplicável a sistemas de energia AC 50-60 Hz, tensão nominal até 7,2 kV, corrente nominal 160A, 250A, 400A, 630A.Este tipo de contador de vácuo Capacitor 3 fases é usado para conectar e desconectar diretamente ou remotamente o circuito principal e freqüentemente controlar cargas capacitivasEste tipo de contador de vácuo de 3 fases de condensador é amplamente utilizado na compensação de potência reativa da rede de energia.A altitude do ambiente onde o contador de vácuo é utilizado não excede 1000 metros acima do nível do mar..
Tipos:
JCZ5-7.2J/D-160-1.6
JCZ5-7.2J/D-250-2.5
JCZ5-7.2J/D-400-4.0
JCZ5-7.2J/D-630-6.3
Dados técnicos:
|
Nome |
Unidade |
Valor | ||
|
Circuito principal |
Voltagem de funcionamento nominal (Ue) |
kV |
7.2 kV |
|
| Corrente de trabalho nominal (Ie) |
A |
160A, 250A, 400A, 630A | ||
| Frequência nominal (fr) |
Hz |
50 a 60 | ||
| Capacidade nominal de ligação |
A |
10Ie (AC-4) | ||
| Capacidade de ruptura nominal |
A |
8Ie (AC-4) | ||
| Corrente de resistência a curto prazo |
A |
10Ie | ||
| Corrente de resistência máxima nominal |
A |
25I | ||
| Duração nominal do curto-circuito |
s |
4 | ||
| Capacidade de ruptura máxima |
kA, tempo |
6.3/3 | ||
| Frequência de potência resistir à tensão |
Terminal de ligação à terra |
kV |
32 |
|
|
Paradas de vácuo |
kV |
32 | ||
| Impulso de iluminação resistir tensão |
kV |
60 | ||
| Corrente nominal de ruptura do condensador único (C2) |
A |
160 | ||
|
Circuito de controlo |
Voltagem nominal (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Potência nominal (P) |
VA |
≤ 1000/100 (absorção/detenção) | ||
| Potência nominal (P) de retenção mecânica |
VA |
≤ 900/600 (fechamento/abertura) | ||
|
Circuito auxiliar |
Formulário |
(3a+2b) ~(6a+5b) |
||
| Valor nominal | AC 380V/5A, | |||
| CC 380V/1A | ||||
|
Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão |
kV |
2 | ||
|
Frequência nominal de funcionamento |
A longo prazo |
Tempo/h |
300 |
|
|
A curto prazo |
Tempo/h |
600 | ||
|
Resistência mecânica |
10000 vezes |
100 | ||
|
Resistência elétrica |
10000 vezes |
25 (AC-3), 10 (AC-4) | ||
|
Características mecânicas |
Horário de encerramento |
ms |
≤ 200 |
|
| Tempo assíncrono de três fases |
ms |
≤ 3 | ||
| Horário de abertura original |
ms |
≤ 100 (capacidade elétrica), ≤ 60 (capacidade mecânica) | ||
| Descolamento de fechamento |
ms |
≤ 5 | ||
Observação:
1A tensão de controlo nominal pode ser feita de acordo com os requisitos do cliente.
2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes.
