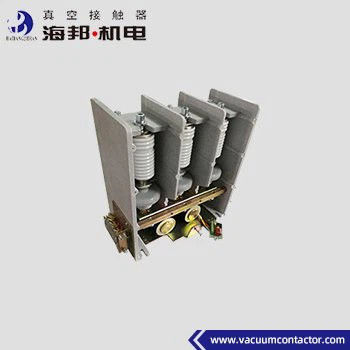

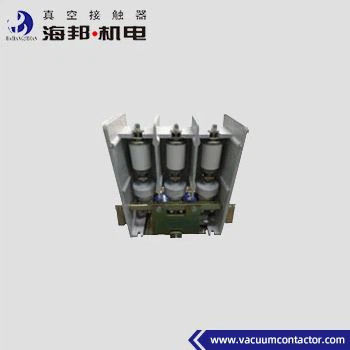

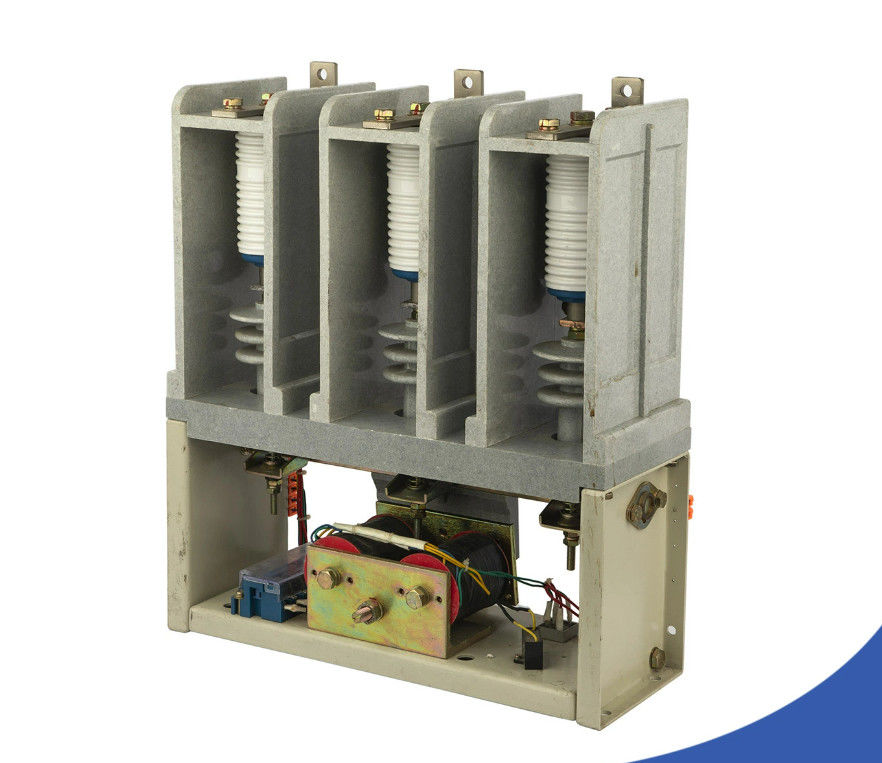

3Contador de vácuo MV 630A AC 50Hz - 60Hz para sistemas de energia
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
Condições de Pagamento e Envio:
| Preço: | negotiable |
|---|---|
| Tempo de entrega: | 7-17 dias úteis |
| Termos de pagamento: | Termos de pagamento: L/C, T/T, D/A, D/P |
|
Informação detalhada |
|||
| Destacar: | 3Contactor de vácuo MV de 6 kV,Contador de vácuo MV 60 Hz |
||
|---|---|---|---|
Descrição de produto
O contador de vácuo de tensão média Hai Bang 3.6kV é adequado para sistemas de energia com AC 50 ~ 60Hz, tensão nominal do circuito principal 3.6kV, corrente nominal, respectivamente 160A, 250A, 400A, 630A.É usado para conectar e desconectar diretamente ou remotamente o circuito principal e frequentemente controlar motores ACEste tipo de contador de vácuo de média tensão de 3,6 kV é amplamente utilizado em equipamentos à prova de explosão de petróleo, minas de carvão e outras ocasiões.A altitude do ambiente onde o 3O contador de vácuo de.6 kV é utilizado a uma altitude não superior a 1000 m acima do nível do mar.
Temos outros tipos de contatores de vácuo de tensão média de 3,6 kV, cuja corrente nominal é de 800 ~ 2500A (JCZ3-3.6D / D-800 ~ 2500A) e 3200A (JCZ3-3.6D / D-3200A).Para mais informações, consulte as categorias.
Tipos:
JCZ3-3.6D/D-160
JCZ3-3.6D/D-250
JCZ3-3.6D/D-400
JCZ3-3.6D/D-630
Dados técnicos:
| Nome |
Unidade |
Valor | ||
|
Circuito principal |
Voltagem de funcionamento nominal (Ue) |
kV |
30,6 kV |
|
| Corrente de trabalho nominal (Ie) |
A |
160A, 250A, 400A, 630A | ||
| Frequência nominal (fr) |
Hz |
50 a 60 | ||
| Capacidade nominal de ligação |
A |
10Ie (AC-4) | ||
| Capacidade de ruptura nominal |
A |
8Ie (AC-4) | ||
| Capacidade de ruptura máxima |
kA, tempo |
6.3, 3 | ||
| Corrente de resistência a curto prazo |
A |
10Ie | ||
| Corrente de resistência máxima nominal |
A |
25I | ||
| Duração nominal do curto-circuito |
s |
4 | ||
| Frequência de potência resistir à tensão |
Terminal de ligação à terra |
kV |
18 |
|
|
Paradas de vácuo |
kV |
18 | ||
| Impulso de iluminação resistir tensão |
kV |
40 | ||
|
Circuito de controlo |
Voltagem nominal (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| Potência nominal (P) |
VA |
≤ 600/50 (absorção/detenção) | ||
|
Circuito auxiliar |
Formulário |
(3a+2b) |
||
| Valor nominal | AC 380V/5A, | |||
| CC 380V/1A | ||||
|
Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão |
kV |
2 | ||
|
Frequência nominal de funcionamento |
A longo prazo |
Tempo/h |
300 |
|
|
A curto prazo |
Tempo/h |
600 | ||
|
Resistência mecânica |
10000 vezes |
100 | ||
|
Resistência elétrica |
10000 vezes |
25 (AC-3), 10 (AC-4) | ||
|
Características mecânicas |
Horário de encerramento |
ms |
≤ 200 |
|
| Tempo assíncrono de três fases |
ms |
≤ 3 | ||
| Horário de abertura original |
ms |
≤ 150 | ||
| Descolamento de fechamento |
ms |
≤ 10 | ||
Observação:
1A tensão de controlo nominal pode ser feita de acordo com os requisitos do cliente.
2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes.
