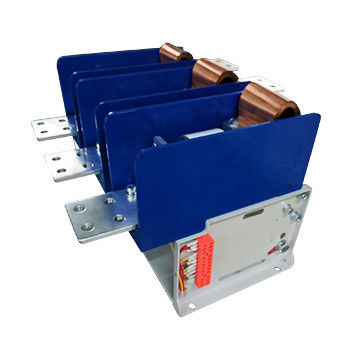

3Contactor de vácuo de.6kV 2000A - Contactor de vácuo de média tensão
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
|
Informação detalhada |
|||
| Destacar: | Contador de vácuo de tensão média 2000A,3Contactor de vácuo de média tensão de.6 kV |
||
|---|---|---|---|
Descrição de produto
3Contactor de vácuo de.6kV 2000A - Contactor de vácuo de tensão média, tensão nominal de 3.6kV, corrente nominal de 800A, 1000A, 1250A, 1600A, 2000A, 2500A
Descrição geral:
Hai Bang 3.6kV Contador de vácuo de corrente pesada Type JCZ3-3.6D/D-800~2500A é adequado para sistemas de energia AC 50~60Hz, circuito principal tensão nominal 3.6kV e corrente nominal 800A, 1000A, 1250A, 1600A,2000A, 2500A. 3.6kV contactor de vácuo de tensão média é amplamente utilizado em petróleo, equipamentos à prova de explosão de minas de carvão e outras ocasiões.6kV contador de vácuo é usado para conectar e desconectar diretamente ou remotamente o circuito principal e freqüentemente controlar motores ACA altitude do ambiente onde o contador de vácuo de 3,6 kV é utilizado não excede 1000 m acima do nível do mar.
Temos outros tipos de contatores de vácuo de tensão média de 3,6 kV, cuja corrente nominal é de 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) e 3200A (JCZ3-3.6D/D-3200A).Para mais informações, consulte as categorias.
Tipos:
JCZ3-3.6D/D-800~2500A
Dados técnicos:
| Nome | Unidade | Valor | ||||
| Circuito principal | Voltagem de funcionamento nominal (Ue) | kV | 30,6 kV | |||
| Corrente de trabalho nominal (Ie) | A | 800A, 1000A, 1250A, 1600A, 2000A, 2500A | ||||
| Frequência nominal (fr) | Hz | 50 a 60 | ||||
| Capacidade nominal de ligação | kA | 12.5 | ||||
| Capacidade de ruptura nominal | kA | 10 | ||||
| Capacidade de ruptura máxima | kA | 12.5 | ||||
| Corrente de resistência a curto prazo | kA | 10 | ||||
| Corrente de resistência máxima nominal | kA | 12.5 | ||||
| Duração nominal do curto-circuito | s | 4 | ||||
| Frequência de potência resistir à tensão | Terminal de ligação à terra | kV | 18 | |||
| Paradas de vácuo | kV | 18 | ||||
| Impulso de iluminação resistir tensão | kV | 40 | ||||
| Circuito de controlo | Voltagem nominal (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Potência nominal (Ps) de retenção elétrica (~ 800~3200A) | VA | ≤ 600/50 (absorção/detenção) | ||||
| Potência nominal (P) de retenção mecânica ((800~2500) | VA | ≤ 900/600 (fechamento/abertura) | ||||
| Circuito auxiliar | Formulário | (3a+2b) | ||||
| Valor nominal | AC 380V/5A, | |||||
| CC 380V/1A | ||||||
| Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão | kV | 2 | ||||
| Frequência nominal de funcionamento | A longo prazo | Tempo/h | 300 | |||
| A curto prazo | Tempo/h | 600 | ||||
| Resistência mecânica | 10000 vezes | 10 | ||||
| Resistência elétrica | 10000 vezes | 10 | ||||
| Características mecânicas | Horário de encerramento | ms | ≤ 200 | |||
| Tempo assíncrono de três fases | ms | ≤ 3 | ||||
| Horário de abertura original | ms | ≤ 150 | ||||
| Descolamento de fechamento | ms | ≤ 10 | ||||
|
Observação: 1. a tensão nominal de controlo pode ser feita de acordo com as exigências do cliente. 2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes. |
||||||
