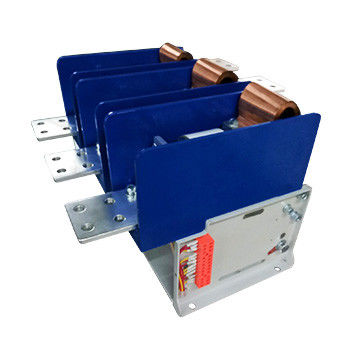

3Contactor de vácuo de.6kV 1600A - Contactor de vácuo de média tensão
Detalhes do produto:
| Marca: | haibang |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|
|
Informação detalhada |
|||
| Destacar: | Contactor de vácuo de tensão média 1600A,3Contactor de vácuo de média tensão de 6 kV |
||
|---|---|---|---|
Descrição de produto
3Contactor de vácuo de.6kV 1600A - Contactor de vácuo de tensão média, tensão nominal de 3.6kV, corrente nominal de 800A, 1000A, 1250A, 1600A, 2000A, 2500A
Descrição geral:
Hai Bang 3.6kV Contador de vácuo de corrente pesada Type JCZ3-3.6D/D-800~2500A é adequado para sistemas de energia AC 50~60Hz, circuito principal tensão nominal 3.6kV e corrente nominal 800A, 1000A, 1250A, 1600A,2000A, 2500A. JCZ3 3.6kV contactor de vácuo de voltagem média é amplamente utilizado em petróleo, equipamentos à prova de explosão de minas de carvão e outras ocasiões.6kV contador de vácuo é usado para conectar e desconectar diretamente ou remotamente o circuito principal e freqüentemente controlar motores ACA altitude do ambiente em que é utilizado o contador de vácuo de média tensão de 3,6 kV não deve exceder 1000 metros acima do nível do mar.
Temos outros tipos de contatores de vácuo de tensão média de 3,6 kV, cuja corrente nominal é de 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) e 3200A (JCZ3-3.6D/D-3200A).Para mais informações, consulte as categorias.
Tipos:
JCZ3-3.6D/D-800~2500A
Dados técnicos:
| Nome | Unidade | Valor | ||||
| Circuito principal | Voltagem de funcionamento nominal (Ue) | kV | 30,6 kV | |||
| Corrente de trabalho nominal (Ie) | A | 800A, 1000A, 1250A, 1600A, 2000A, 2500A | ||||
| Frequência nominal (fr) | Hz | 50 a 60 | ||||
| Capacidade nominal de ligação | kA | 12.5 | ||||
| Capacidade de ruptura nominal | kA | 10 | ||||
| Capacidade de ruptura máxima | kA | 12.5 | ||||
| Corrente de resistência a curto prazo | kA | 10 | ||||
| Corrente de resistência máxima nominal | kA | 12.5 | ||||
| Duração nominal do curto-circuito | s | 4 | ||||
| Frequência de potência resistir à tensão | Terminal de ligação à terra | kV | 18 | |||
| Paradas de vácuo | kV | 18 | ||||
| Impulso de iluminação resistir tensão | kV | 40 | ||||
| Circuito de controlo | Voltagem nominal (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| Potência nominal (Ps) de retenção elétrica (~ 800~3200A) | VA | ≤ 600/50 (absorção/detenção) | ||||
| Potência nominal (P) de retenção mecânica ((800~2500) | VA | ≤ 900/600 (fechamento/abertura) | ||||
| Circuito auxiliar | Formulário | (3a+2b) | ||||
| Valor nominal | AC 380V/5A, | |||||
| CC 380V/1A | ||||||
| Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão | kV | 2 | ||||
| Frequência nominal de funcionamento | A longo prazo | Tempo/h | 300 | |||
| A curto prazo | Tempo/h | 600 | ||||
| Resistência mecânica | 10000 vezes | 10 | ||||
| Resistência elétrica | 10000 vezes | 10 | ||||
| Características mecânicas | Horário de encerramento | ms | ≤ 200 | |||
| Tempo assíncrono de três fases | ms | ≤ 3 | ||||
| Horário de abertura original | ms | ≤ 150 | ||||
| Descolamento de fechamento | ms | ≤ 10 | ||||
|
Observação: 1. a tensão nominal de controlo pode ser feita de acordo com as exigências do cliente. 2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes. |
||||||
