Contador de vácuo de média tensão industrial 3.6kV Corrente nominal 800A - 2500A
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
Condições de Pagamento e Envio:
| Preço: | negotiable |
|---|---|
| Tempo de entrega: | 7-17 dias úteis |
| Termos de pagamento: | Termos de pagamento: L/C, T/T, D/A, D/P |
|
Informação detalhada |
|||
| Frequência nominal: | 50/60 Hz | ||
|---|---|---|---|
| Destacar: | Contador de vácuo de tensão média de 3,6 kV,Contador de vácuo de tensão média 2500A |
||
Descrição de produto

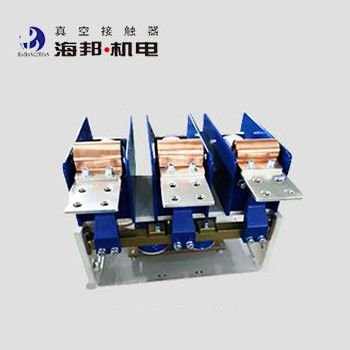

Contador de vácuo de tensão média de 3,6 kV
Hai Bang 3.6kV 2500A Contador de vácuo Tipo JCZ3-3.6D/D-800~2500A é adequado para sistemas de energia AC 50~60Hz, circuito principal tensão nominal 3.6kV e corrente nominal 800-2500A. Esta série de 3.6kV contactor de vácuo de voltagem média é amplamente utilizado no petróleo, equipamento à prova de explosão de minas de carvão e outras ocasiões.6kV 2500A Contador de vácuo é usado para conectar e desconectar diretamente ou remotamente o circuito principal e frequentemente controlar motores ACA altitude do ambiente em que é utilizado o contador de vácuo de média tensão de 3,6 kV não deve exceder 1000 metros acima do nível do mar.
Temos outros tipos de contatores de vácuo de tensão média de 3,6 kV, cuja corrente nominal é de 160A, 250A, 400A, 630A (JCZ3-3.6D/D-160~630A) e 3200A (JCZ3-3.6D/D-3200A).Para mais informações, consulte as categorias.
Tipos:
JCZ3-3.6D/D-800~2500A
Dados técnicos:
|
Nome |
Unidade |
Valor |
||
|
Circuito principal |
Voltagem de funcionamento nominal (Ue) |
kV |
30,6 kV |
|
|
Corrente de trabalho nominal (Ie) |
A |
800 A~2500 A |
||
|
Frequência nominal (fr) |
Hz |
50 a 60 |
||
|
Capacidade nominal de ligação |
kA |
12.5 |
||
|
Capacidade de ruptura nominal |
kA |
10 |
||
|
Capacidade de ruptura máxima |
kA |
12.5 |
||
|
Corrente de resistência a curto prazo |
kA |
10 |
||
|
Corrente de resistência máxima nominal |
kA |
12.5 |
||
|
Duração nominal do curto-circuito |
s |
4 |
||
|
Frequência de potência resistir à tensão |
Terminal de ligação à terra |
kV |
18 |
|
|
Paradas de vácuo |
kV |
18 |
||
|
Impulso de iluminação resistir tensão |
kV |
40 |
||
|
Circuito de controlo |
Voltagem nominal (Us) |
V |
AC 110/220/380 |
|
|
DC 110/220 |
||||
|
Potência nominal (Ps) de retenção eléctrica ((800~3200A) |
VA |
≤ 600/50 (absorção/detenção) |
||
|
Potência nominal (P) de retenção mecânica ((800~2500) |
VA |
≤ 900/600 (fechamento/abertura) |
||
|
Circuito auxiliar |
Formulário |
(3a+2b) |
||
|
Valor nominal |
AC 380V/5A, |
|||
|
CC 380V/1A |
||||
|
Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão |
kV |
2 |
||
|
Frequência nominal de funcionamento |
A longo prazo |
Tempo/h |
300 |
|
|
A curto prazo |
Tempo/h |
600 |
||
|
Resistência mecânica |
10000 vezes |
10 |
||
|
Resistência elétrica |
10000 vezes |
10 |
||
|
Características mecânicas |
Horário de encerramento |
ms |
≤ 200 |
|
|
Tempo assíncrono de três fases |
ms |
≤ 3 |
||
|
Horário de abertura original |
ms |
≤ 150 |
||
|
Descolamento de fechamento |
ms |
≤ 10 |
||
Observação:
1A tensão de controlo nominal pode ser feita de acordo com os requisitos do cliente.
2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes.
