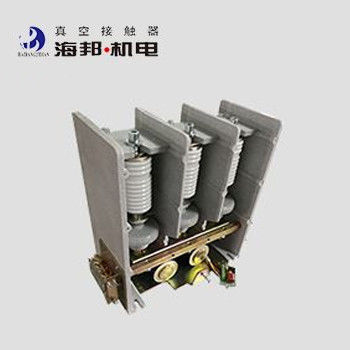

3.6kV 630A Contador de vácuo de média tensão de três fases para transformadores
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | haibang |
Condições de Pagamento e Envio:
| Preço: | negotiable |
|---|---|
| Tempo de entrega: | 7-17 dias úteis |
| Termos de pagamento: | Termos de pagamento: L/C, T/T, D/A, D/P |
|
Informação detalhada |
|||
| Destacar: | Contactor de vácuo de média tensão de três fases,Transformadores Contador de vácuo de média tensão,3Contactor a vácuo de 630 A de 6 kV |
||
|---|---|---|---|
Descrição de produto
Hai Bang 3.6kV 630A Contador de vácuo é adequado para sistemas de energia com AC 50 ~ 60Hz, principal circuito de tensão nominal 3.6kV, corrente nominal, respectivamente 160A, 250A, 400A, 630A. Este tipo de 3.6kV contactor de vácuo de voltagem média é amplamente utilizado no petróleo, equipamentos à prova de explosão de minas de carvão e outras ocasiões. Haibang 3.6kV 630A contador de vácuo é usado para conectar e desconectar diretamente ou remotamente o circuito principal e freqüentemente controlar motores AC,A altitude do ambiente em que é utilizado o contador de vácuo de média tensão de 3,6 kV não excede 1000 metros acima do nível do mar.
Temos outros tipos de contatores de vácuo de tensão média de 3,6 kV, cuja corrente nominal é de 800 ~ 2500A (JCZ3-3.6D / D-800 ~ 2500A) e 3200A (JCZ3-3.6D / D-3200A).Para mais informações, consulte as categorias.
Tipos:
JCZ3-3.6D/D-160
JCZ3-3.6D/D-250
JCZ3-3.6D/D-400
JCZ3-3.6D/D-630
Dados técnicos:
|
Nome |
Unidade |
Valor |
||
|
Circuito principal |
Voltagem de funcionamento nominal (Ue) |
kV |
30,6 kV |
|
|
Corrente de trabalho nominal (Ie) |
A |
160A, 250A, 400A, 630A |
||
|
Frequência nominal (fr) |
Hz |
50 a 60 |
||
|
Capacidade nominal de ligação |
A |
10Ie (AC-4) |
||
|
Capacidade de ruptura nominal |
A |
8Ie (AC-4) |
||
|
Capacidade de ruptura máxima |
kA, tempo |
6.3, 3 |
||
|
Corrente de resistência a curto prazo |
A |
10Ie |
||
|
Corrente de resistência máxima nominal |
A |
25I |
||
|
Duração nominal do curto-circuito |
s |
4 |
||
|
Frequência de potência resistir à tensão |
Terminal de ligação à terra |
kV |
18 |
|
|
Paradas de vácuo |
kV |
18 |
||
|
Impulso de iluminação resistir tensão |
kV |
40 |
||
|
Circuito de controlo |
Voltagem nominal (Us) |
V |
AC 110/220/380 |
|
|
DC 110/220 |
||||
|
Potência nominal (P) |
VA |
≤ 600/50 (absorção/detenção) |
||
|
Circuito auxiliar |
Formulário |
(3a+2b) |
||
|
Valor nominal |
AC 380V/5A, |
|||
|
CC 380V/1A |
||||
|
Circuito de controle, circuito auxiliar para a freqüência de potência terra resistir tensão |
kV |
2 |
||
|
Frequência nominal de funcionamento |
A longo prazo |
Tempo/h |
300 |
|
|
A curto prazo |
Tempo/h |
600 |
||
|
Resistência mecânica |
10000 vezes |
100 |
||
|
Resistência elétrica |
10000 vezes |
25 (AC-3), 10 (AC-4) |
||
|
Características mecânicas |
Horário de encerramento |
ms |
≤ 200 |
|
|
Tempo assíncrono de três fases |
ms |
≤ 3 |
||
|
Horário de abertura original |
ms |
≤ 150 |
||
|
Descolamento de fechamento |
ms |
≤ 10 |
||
Observação:
1A tensão de controlo nominal pode ser feita de acordo com os requisitos do cliente.
2Para o tipo de armazenamento mecânico, o dispositivo de bloqueio deve ser substituído a cada 100 000 vezes.
